Сканирующий приемник P-45
|
|
| Jamy | Дата: Среда, 30.12.2015, 20:43 | Сообщение # 426 |
 Мастер Йода
Группа: Администраторы
Сообщений: 731
Статус: Offline
| Цитата express-a (  ) Теперь все ясно, можно ваять плату Аналоговой части
Да, аналог соответствует схеме, все проверено в железе, надеюсь схемных ошибок больше нет, просто очень мало времени получается этому уделять, поэтому не сосредоточившись делаю ошибки. Сорри )
|
| |
| |
| Bullet | Дата: Четверг, 31.12.2015, 19:46 | Сообщение # 427 |
|
Юный падаван
Группа: Проверенные
Сообщений: 76
Статус: Offline
| Уважаемые Товарищи Всех С Наступающим. Пускай сбудутся все мечты в 2016г.
На празники снова за паяльник.
|
| |
| |
| Jamy | Дата: Пятница, 01.01.2016, 00:45 | Сообщение # 428 |
|
Мастер Йода
Группа: Администраторы
Сообщений: 731
Статус: Offline
| С наступающим Новым Годом ! Всем творческих успехов, интересных разработок, хорошего инструмента и приборов под рукой !
Прошивка V4.0
|
| |
| |
| Bullet | Дата: Суббота, 02.01.2016, 12:34 | Сообщение # 429 |
|
Юный падаван
Группа: Проверенные
Сообщений: 76
Статус: Offline
| Подскажите как в программе SinaProg2.1
выставить фюзы ,а то чонить накосячу я в первый раз программирую.в тыкаю прогр.в плату контроллер прога видит .а дальше что делать хз.
и какой ток потребления у цифры без индикатора у мну 13ма. не много случаем?
схема у меня старая без доработок 4версией пойдет прошить
Сообщение отредактировал Bullet - Суббота, 02.01.2016, 12:38 |
| |
| |
| Disya | Дата: Суббота, 02.01.2016, 12:46 | Сообщение # 430 |
 Джа-Джа Бинкс
Группа: Проверенные
Сообщений: 38
Статус: Offline
| Так прошей CVAVR, в архиве есть фузы.
13ma у тебя с выключенной подсветкой?
|
| |
| |
| Bullet | Дата: Суббота, 02.01.2016, 12:49 | Сообщение # 431 |
|
Юный падаван
Группа: Проверенные
Сообщений: 76
Статус: Offline
| Цитата Disya ( ) 13ma у тебя с выключенной подсветкой? |
| |
| |
| Jamy | Дата: Суббота, 02.01.2016, 13:04 | Сообщение # 432 |
|
Мастер Йода
Группа: Администраторы
Сообщений: 731
Статус: Offline
| Цитата Bullet ( ) Подскажите как в программе SinaProg2.1
выставить фюзы ,а то чонить накосячу я в первый раз программирую.в тыкаю прогр.в плату контроллер прога видит .а дальше что делать хз.
и какой ток потребления у цифры без индикатора у мну 13ма. не много случаем?
схема у меня старая без доработок 4версией пойдет прошить
По поводу SinaProg2.1 посмотрите в описании какие у нее фьюзы прямые или инверсные, сравните с теми, что прикладывал я к прошивке. А что за программатор ?
Ток 13мА мне кажется многовато для непрошитой меги, опят таки что у вас на цифре стоит, если все включая rs232 то в принципе 13мА нормально.
Прошивка 4.0 будет работать, но доработки рекомендую сделать, на то они и доработки
|
| |
| |
| Bullet | Дата: Суббота, 02.01.2016, 13:16 | Сообщение # 433 |
|
Юный падаван
Группа: Проверенные
Сообщений: 76
Статус: Offline
| Цитата Jamy ( ) опят таки что у вас на цифре стоит,
Цитата Jamy ( ) А что за программатор ?
Цитата Jamy ( ) посмотрите в описании какие у нее фьюзы прямые или инверсные
вот такую картинку показывает.проще наверное скачаю другую программу
|
| |
| |
| Jamy | Дата: Суббота, 02.01.2016, 13:48 | Сообщение # 434 |
|
Мастер Йода
Группа: Администраторы
Сообщений: 731
Статус: Offline
| Цитата Bullet ( ) не чего не стоит.вроде все пересмотрел кз нет.
Или вы не дописали или я не понял, а мега с регистрами стоит ?
Цитата Bullet ( ) юсби асп китайский.
Поставьте Khazama и не мучайтесь - тыц
Цитата Disya ( ) Jamy, отчитываюсь по режимам: 15 нога СХА при частотной модуляции +2,8V при АМ 0V. 9 нога HEF4052 во всех режимах +4,8V на 10-й ножке при NFM - 0V на остальных модуляциях +4,8V
Что касательно СХА , то думаю что все правильно, а вот по HEF4052 надеюсь на Вашу помощь.
P.S. 9 нога HEF4052 с шиной питания +5V не закорочены.

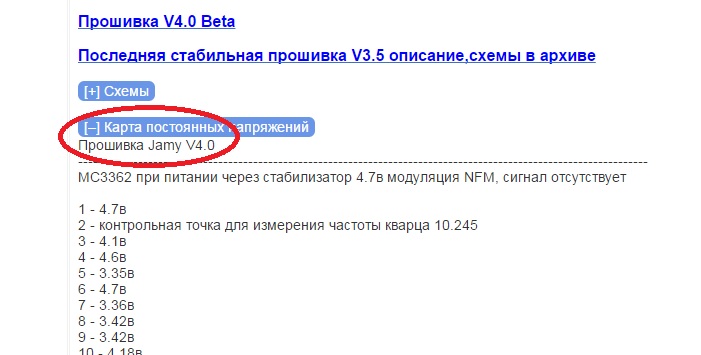

Все верно, тогда надо смотреть внимательно, что там по третьей ПЧ, добавил в шапку спойлер - карта постоянных напряжений, можете сверится. Если есть возможность то фото платы аналога в хорошем качестве сделать.
|
| |
| |
| Bullet | Дата: Суббота, 02.01.2016, 15:13 | Сообщение # 435 |
|
Юный падаван
Группа: Проверенные
Сообщений: 76
Статус: Offline
| Цитата Jamy ( ) а мега с регистрами стоит Добавлено (02.01.2016, 15:13)
---------------------------------------------
все Атас,до прошивался больше прогер не видит мегу.
что делать, мегу менять?
но успехи очевидны,чото записалось с треском в бипке и все........
|
| |
| |
| Jamy | Дата: Суббота, 02.01.2016, 16:51 | Сообщение # 436 |
|
Мастер Йода
Группа: Администраторы
Сообщений: 731
Статус: Offline
| Цитата Bullet ( ) до прошивался больше прогер не видит мегу.
что делать, мегу менять?
Есть AVR Doctor высоковольтный параллельный программатор. Но если с USBASP не смогли прошить, то надо подумать сможете ли его собрать, и его тоже надо прошивать.
|
| |
| |
| Bullet | Дата: Суббота, 02.01.2016, 19:30 | Сообщение # 437 |
|
Юный падаван
Группа: Проверенные
Сообщений: 76
Статус: Offline
| спасибо,попрошу кого нибудь кто разбирается в мк.
теперь зато знаю что нефиг лезть и жать на все кнопки.
Добавлено (02.01.2016, 19:30)
---------------------------------------------
хочу еще спросить.
сейчас отпаял мегу ток стал 9.2ма ,отпаял кренку ток стал 4.5ма.
разве могут регистры в холостую потреблять около 5ма???
простите за тупость,разобрался.резистор подстроечный в подсветке 1к дает ток в 5ма.
Сообщение отредактировал Bullet - Суббота, 02.01.2016, 19:56 |
| |
| |
| Disya | Дата: Воскресенье, 03.01.2016, 01:05 | Сообщение # 438 |
|
Джа-Джа Бинкс
Группа: Проверенные
Сообщений: 38
Статус: Offline

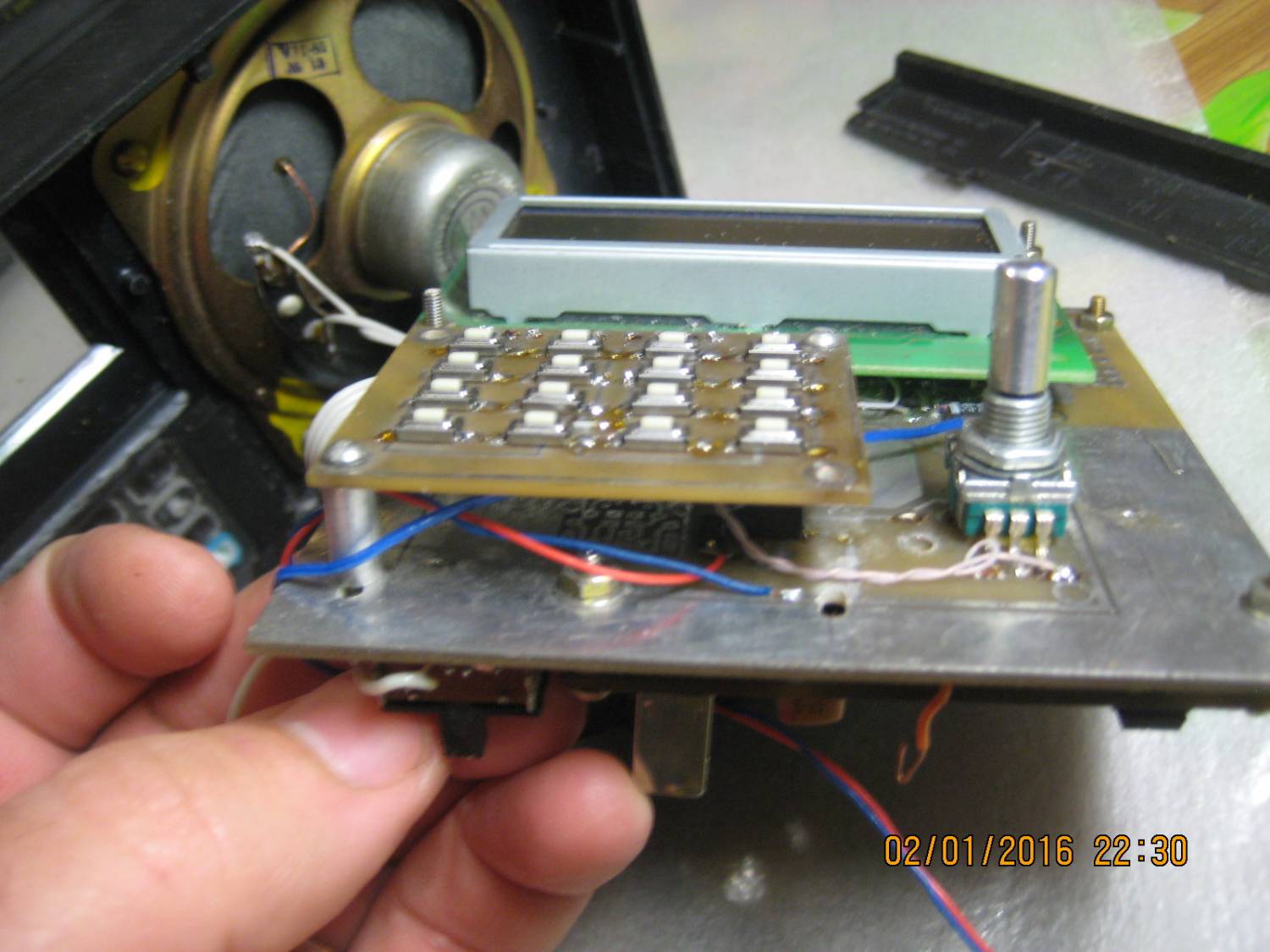

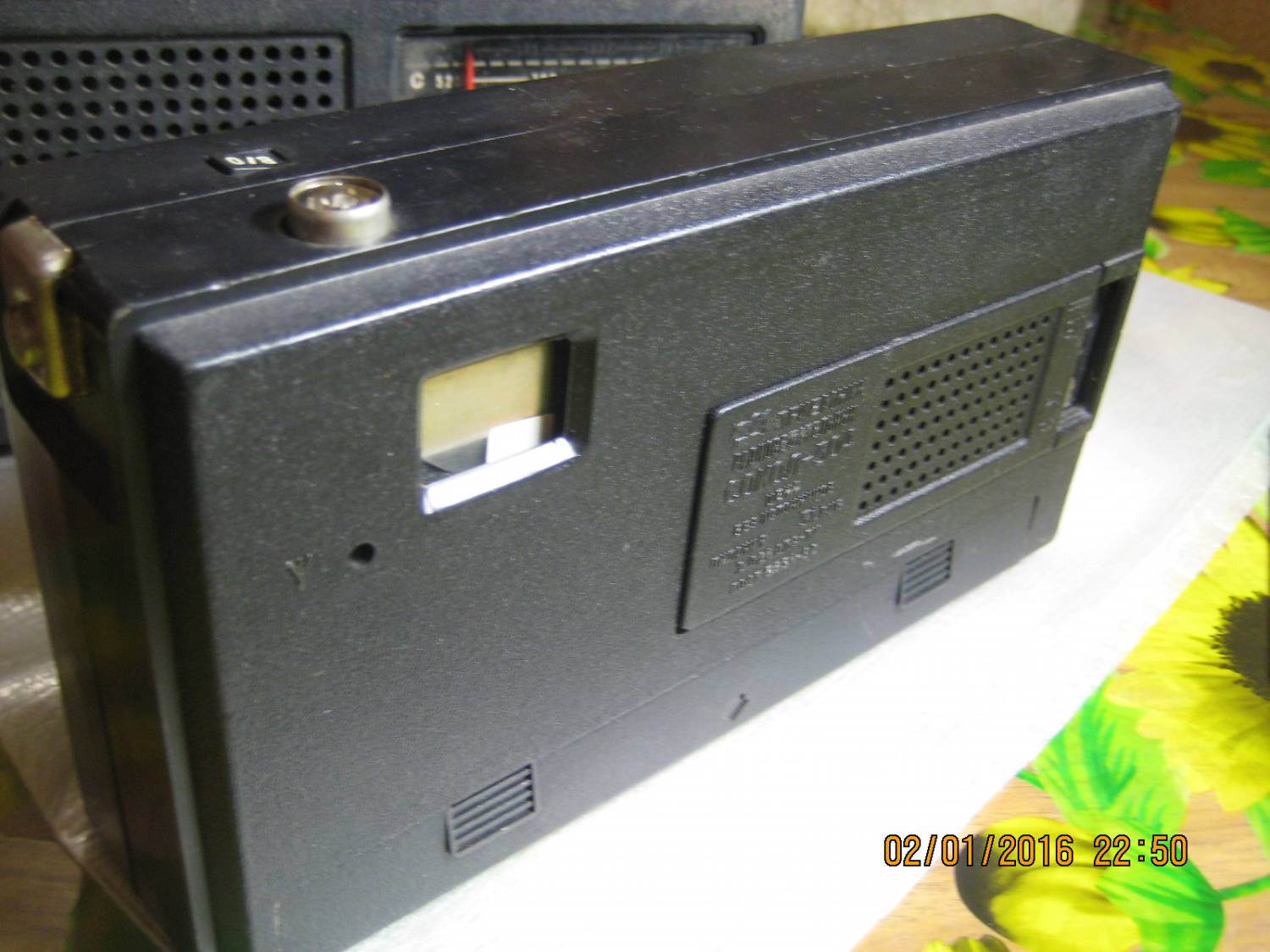

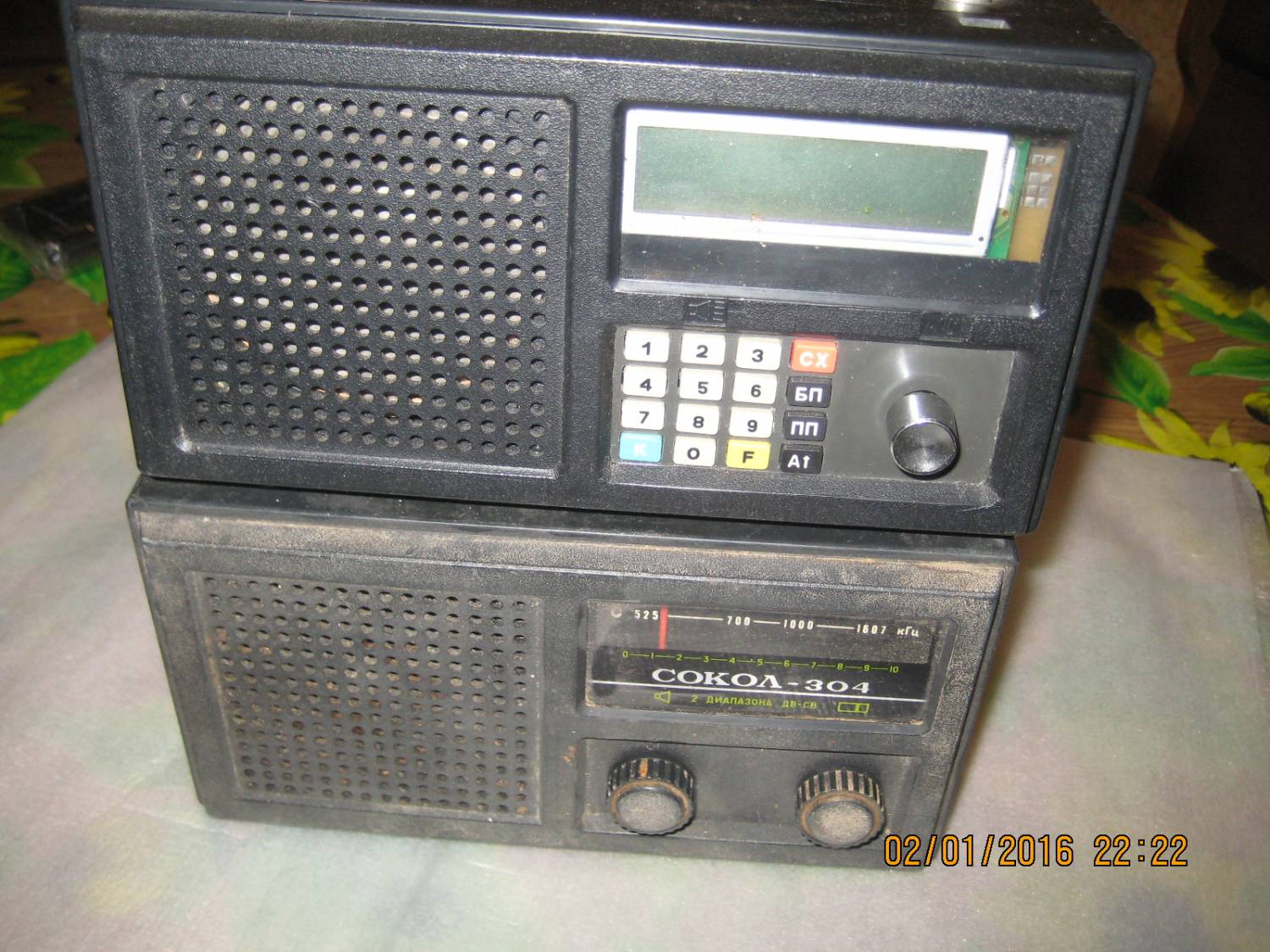

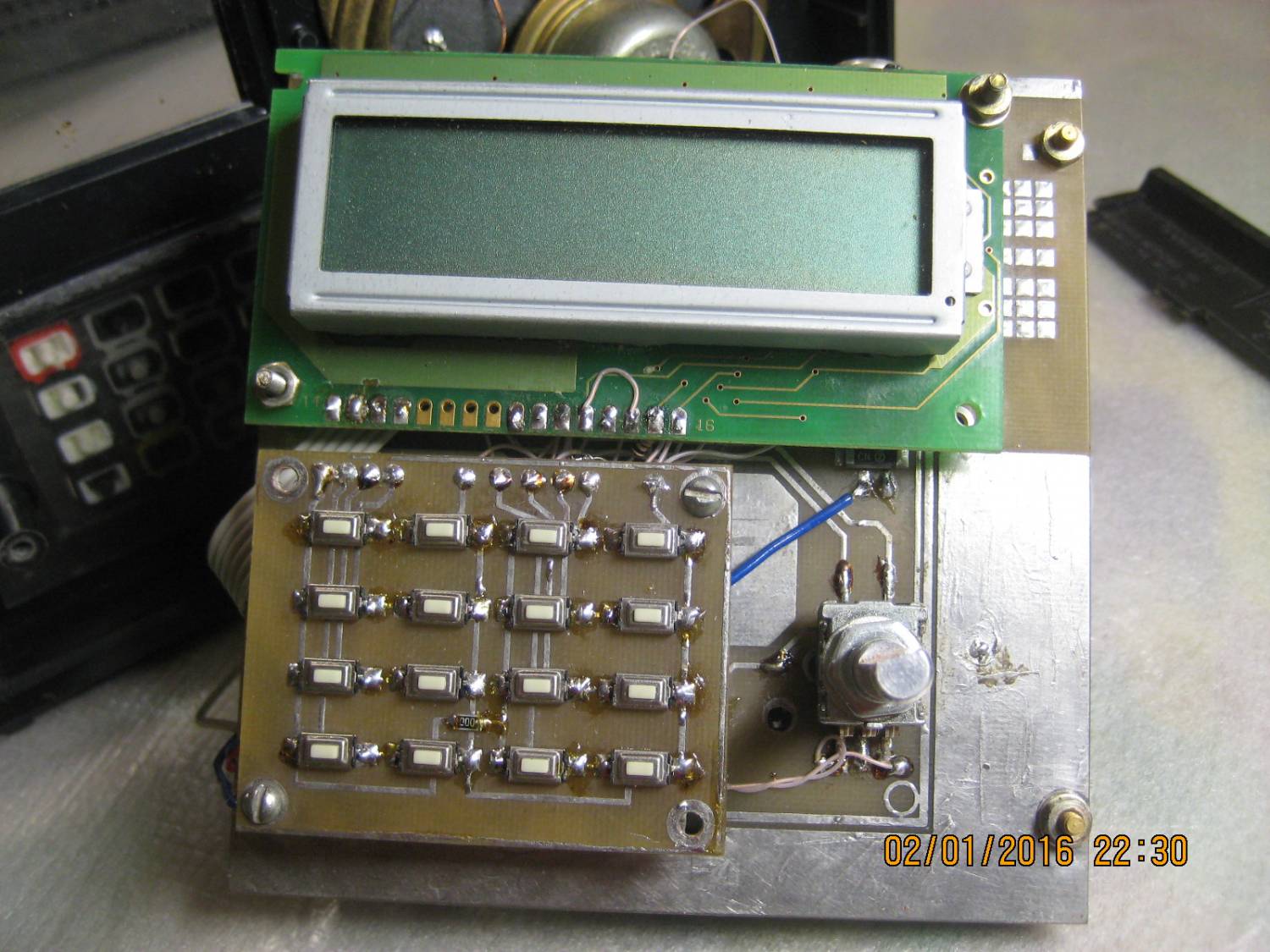

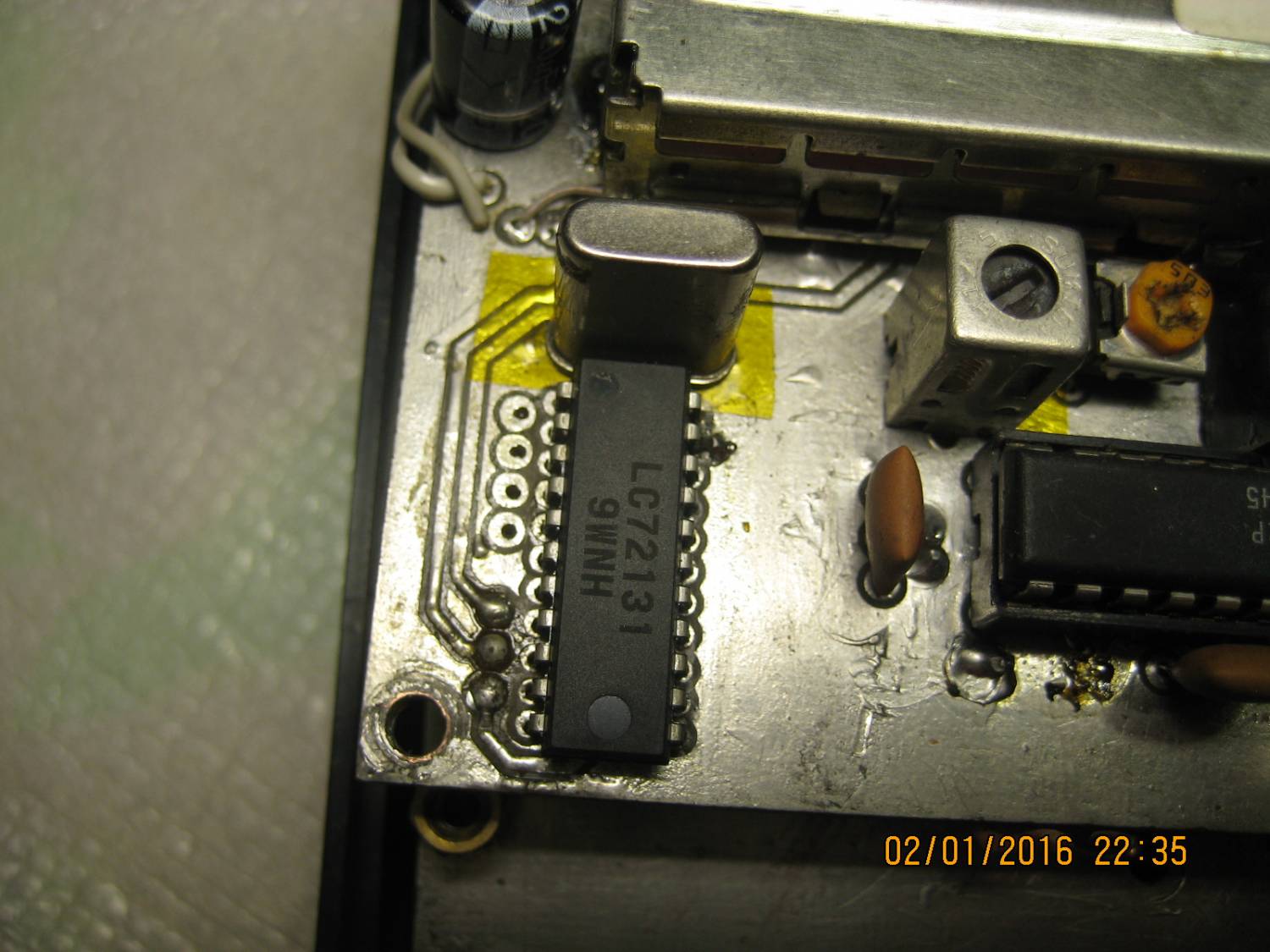

| Вот, может кому понравится идея корпуса для переносного варианта. Под стекло где то есть заготовлено для печати фейс- панелька.Индикатор специально смещен влево, есть задумка рядом разместить фотоприемник. Конечно же все сделано не по феншую (проводки слишком длинные, плата толком не вымыта), но, надеюсь, когда все настрою тогда и преведу в порядок
Jamy, на плате , конечно же немного накосячил в цепи S -метра,но вроде бы все восстановил.Кое где резал дорожки (переделывал под версию 3,0)
Может филипсовский тюнер не подходит?
Может кому будет итересен такой корпус: http://olx.ua/obyavle....4994bf1Добавлено (03.01.2016, 01:05)
---------------------------------------------
Почему то архив не вцепился
Сообщение отредактировал Disya - Суббота, 02.01.2016, 23:50 |
| |
| |
| Disya | Дата: Воскресенье, 03.01.2016, 01:09 | Сообщение # 439 |
|
Джа-Джа Бинкс
Группа: Проверенные
Сообщений: 38
Статус: Offline
| Пробую так:
|
| |
| |
| Disya | Дата: Воскресенье, 03.01.2016, 01:11 | Сообщение # 440 |
|
Джа-Джа Бинкс
Группа: Проверенные
Сообщений: 38
Статус: Offline
| И еще
|
| |
| |
| Disya | Дата: Воскресенье, 03.01.2016, 01:12 | Сообщение # 441 |
|
Джа-Джа Бинкс
Группа: Проверенные
Сообщений: 38
Статус: Offline
| +
|
| |
| |
| Jamy | Дата: Воскресенье, 03.01.2016, 16:01 | Сообщение # 442 |
|
Мастер Йода
Группа: Администраторы
Сообщений: 731
Статус: Offline
| Цитата Disya ( ) Jamy, на плате , конечно же немного накосячил в цепи S -метра,но вроде бы все восстановил.Кое где резал дорожки (переделывал под версию 3,0)
Может филипсовский тюнер не подходит?

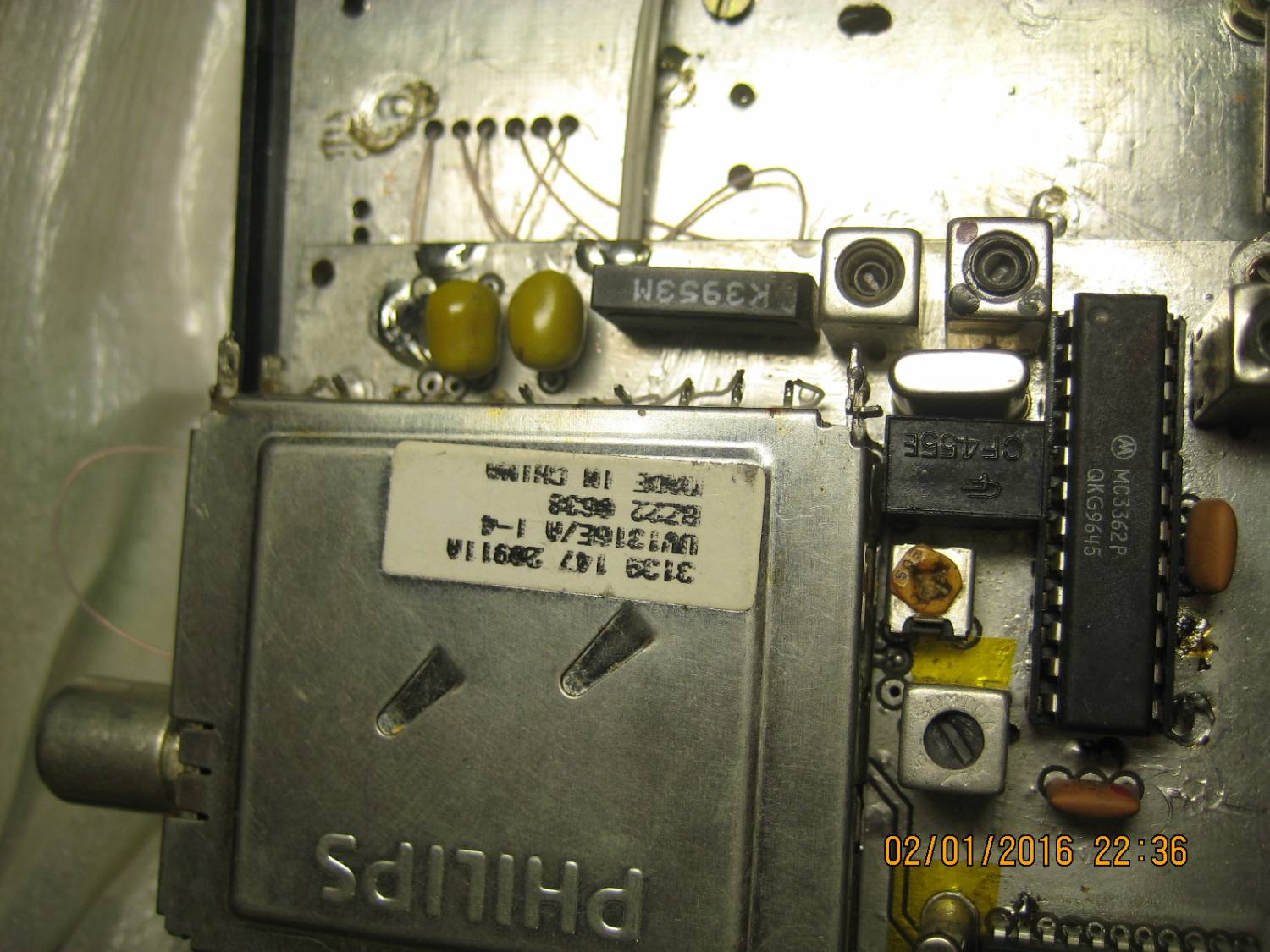

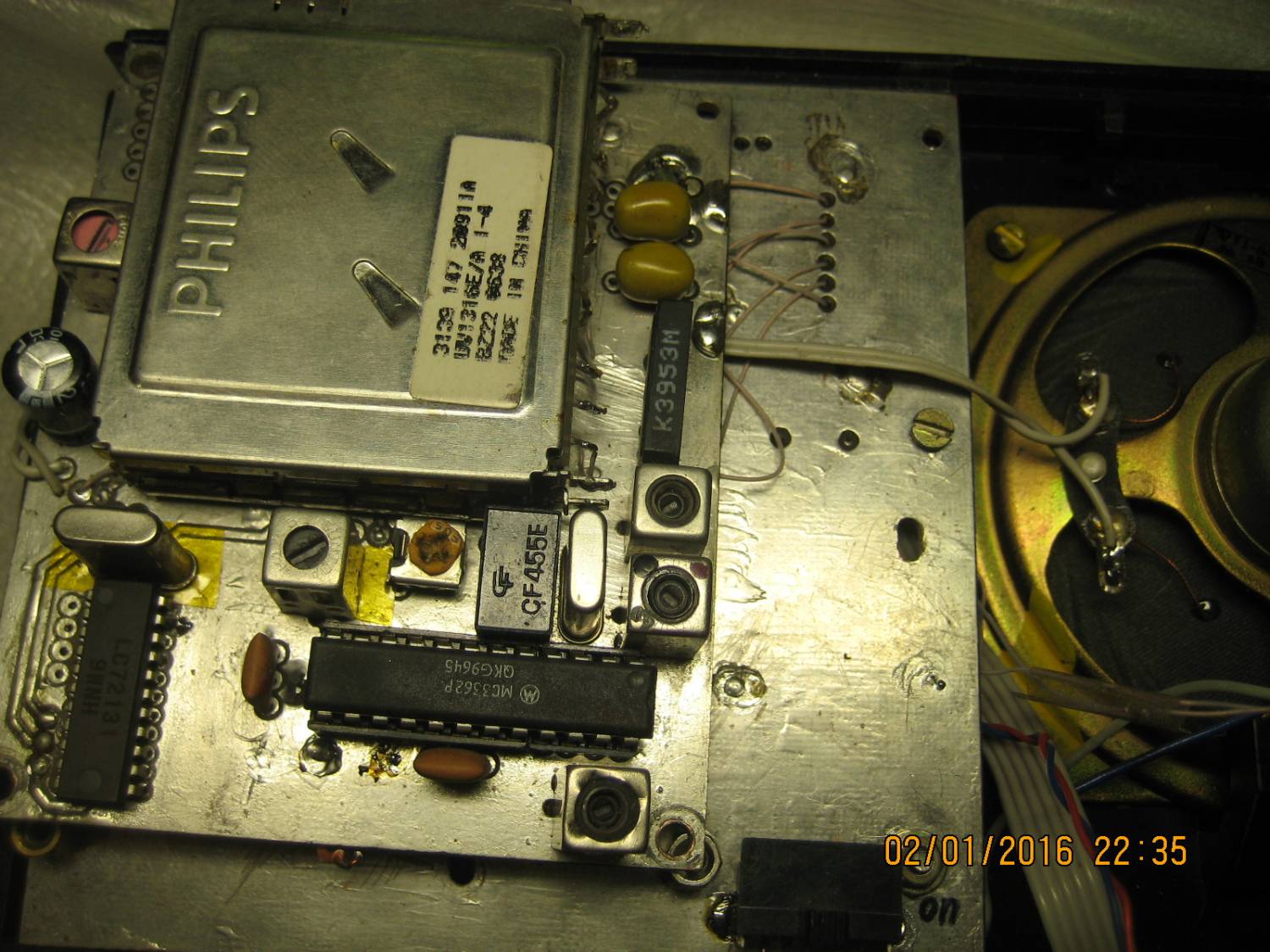

Хорошо бы фото платы со стороны дорожек, и точную модель тюнера, и на чем тюнер собран ? в середине что за микросхема.
Фото лучше выкладывать на какой то файл обменник, а сюда ссылки под спойлер - тыц
|
| |
| |
| dadigor | Дата: Воскресенье, 03.01.2016, 16:21 | Сообщение # 443 |
 Падаван
Группа: Проверенные
Сообщений: 147
Статус: Offline
| Jamy, цитирую первый пост:
"напряжение на CXA1691
15 - 0в(NFM) 2.3в(WFM) 0в(AM)"
у меня на 15 ноге не так: 2,6в(NFM) 2,6в(WFM) 0в(AM) и мне кажется, что это правильно - когда на АМ установлен 0 и на NFM и WFM установлена 1.
Поправьте меня или первый пост.
|
| |
| |
| Jamy | Дата: Воскресенье, 03.01.2016, 16:34 | Сообщение # 444 |
|
Мастер Йода
Группа: Администраторы
Сообщений: 731
Статус: Offline
| dadigor, вы внимательны, но не совсем, я уже отвечал вам.
Раз
два
.
|
| |
| |
| dadigor | Дата: Воскресенье, 03.01.2016, 18:19 | Сообщение # 445 |
|
Падаван
Группа: Проверенные
Сообщений: 147
Статус: Offline
| Честно говоря, сейчас разбирался с печатью и шел в обратную сторону, от даташитов к схеме и плате, посмотрел на описание 15 ноги BAND SELECT и решил проверить, как оно на плате, все сошлось.
А потом глянул в шапку темы, смотрю - там карта напряжений добавилась, ну я сразу же это место смотреть... Честно говоря как-то не связал с предыдущими постами, там было в контексте доработок с внешними ключами, а у меня сейчас их на схеме и на плате нет, вот и не вспомнил куда они цеплялись, виноват, прошу прощения.
Нужно все же мне с функционалкой разобраться, какие микросхемы за что отвечают в разных режимах, а заодно и понять, почему с внешними доработками можно полярно поменять сигнал на 15 ноге в режиме NFM.
Попробовал поймать вызов с рации на 433.075, большой скачок уровня сигнала вижу, а сам вызов еле слышно
|
| |
| |
| Jamy | Дата: Воскресенье, 03.01.2016, 19:21 | Сообщение # 446 |
|
Мастер Йода
Группа: Администраторы
Сообщений: 731
Статус: Offline
| Цитата dadigor ( ) Честно говоря, сейчас разбирался с печатью
Ошибок не обнаружили ?
|
| |
| |
| dadigor | Дата: Воскресенье, 03.01.2016, 20:44 | Сообщение # 447 |
|
Падаван
Группа: Проверенные
Сообщений: 147
Статус: Offline
| Пока нет
|
| |
| |
| Disya | Дата: Воскресенье, 03.01.2016, 22:45 | Сообщение # 448 |
|
Джа-Джа Бинкс
Группа: Проверенные
Сообщений: 38
Статус: Offline
| Jamy, так вот же : http://p45.at.ua/_fr/0/5587192.jpg со стороны печати,или не так?
dadigor, Вы делаете плату отсюда :http://p45.at.ua/load/proshivka_i_dokumentacija_dlja_priemnika_p45_v4_0/1-1-0-15

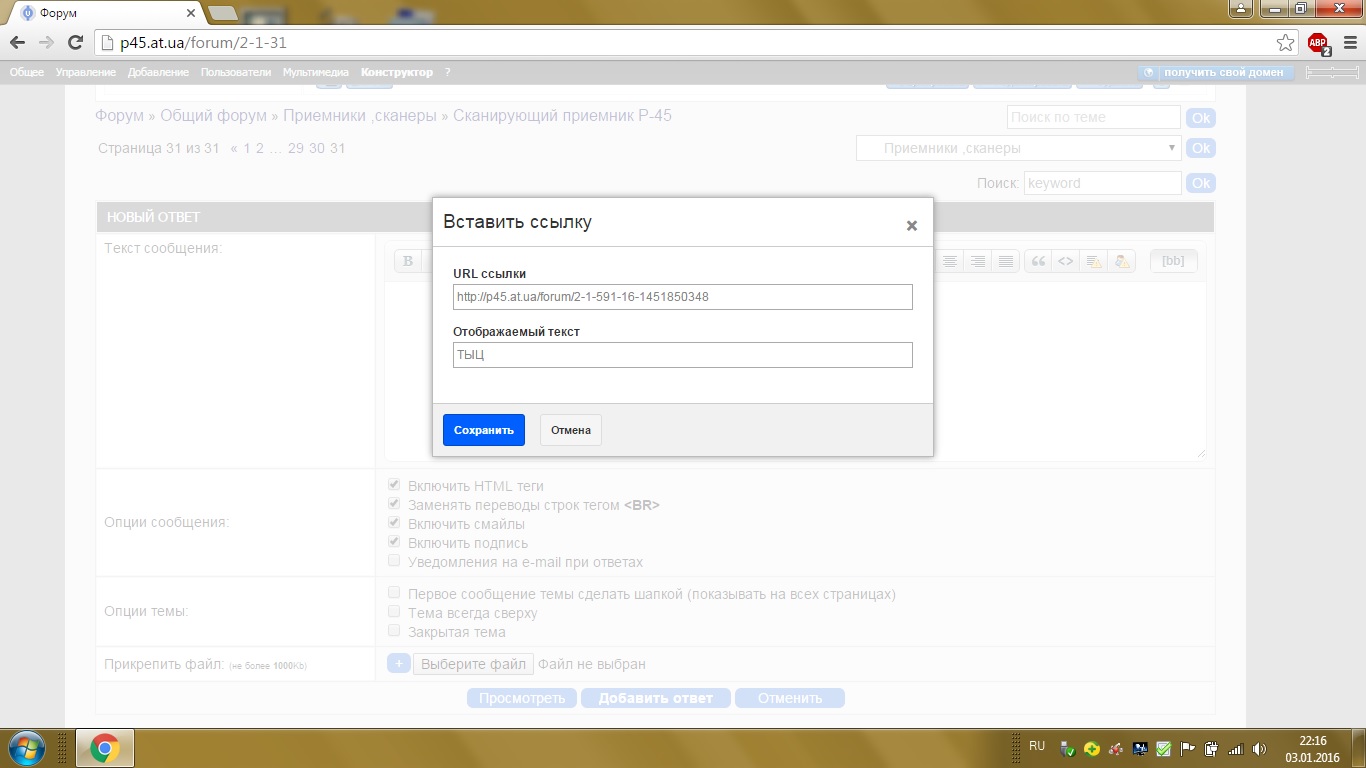

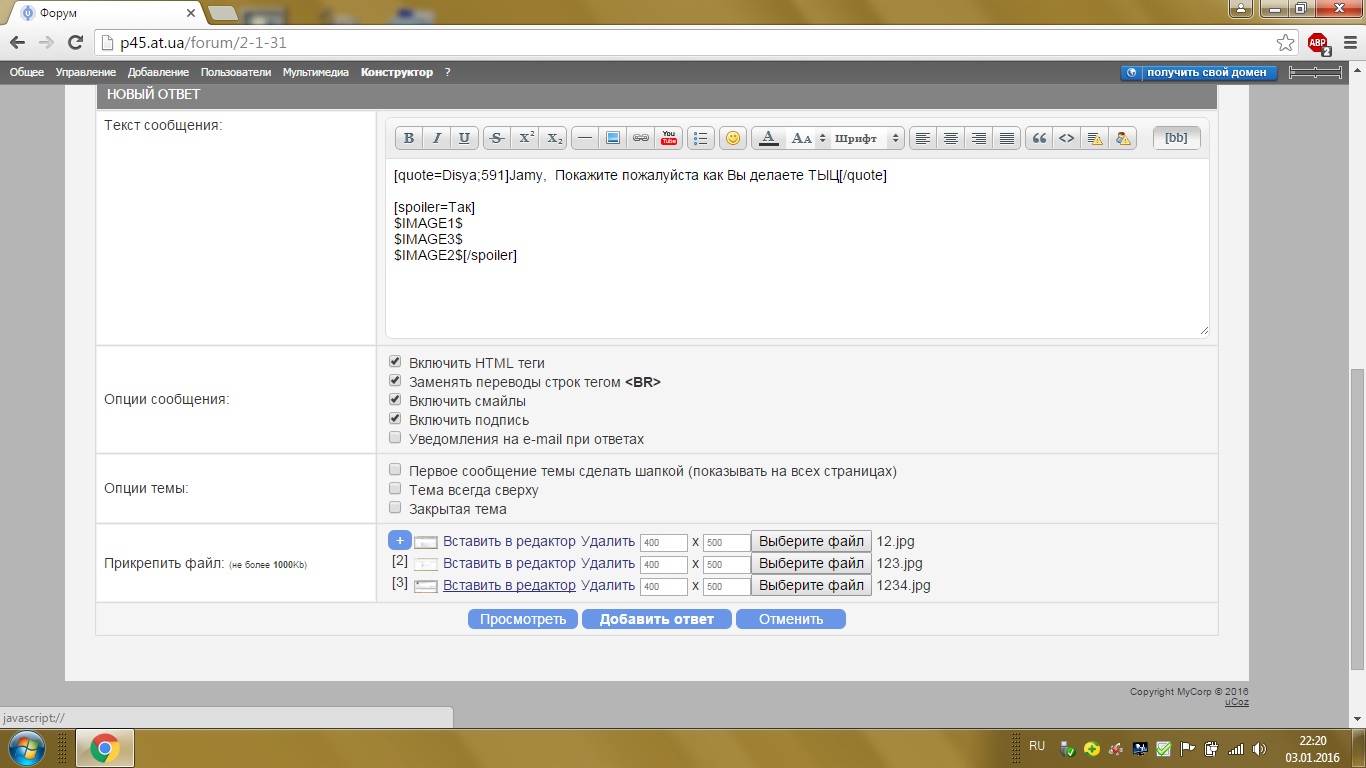

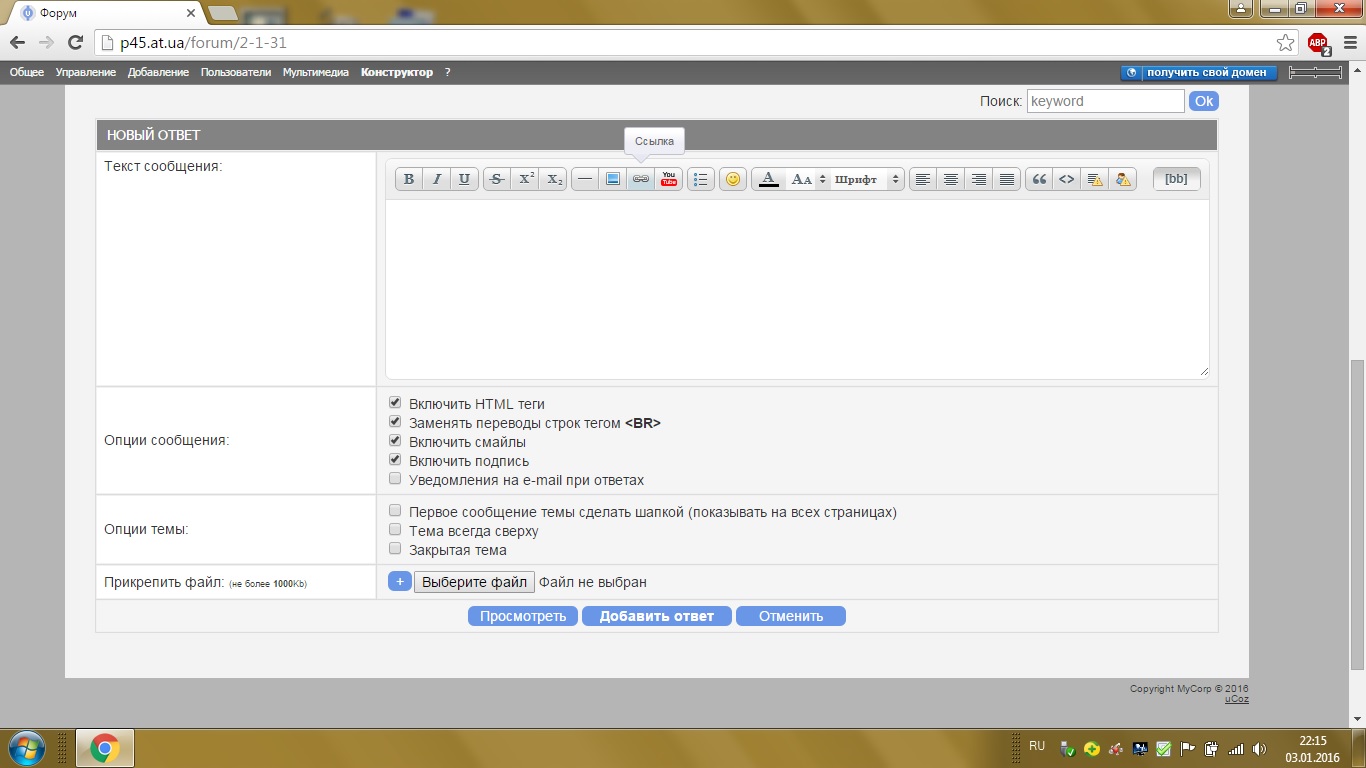

Jamy, Покажите пожалуйста как Вы делаете ТЫЦ
|
| |
| |
| Jamy | Дата: Воскресенье, 03.01.2016, 23:20 | Сообщение # 449 |
|
Мастер Йода
Группа: Администраторы
Сообщений: 731
Статус: Offline
| Цитата Disya ( ) Jamy, Покажите пожалуйста как Вы делаете ТЫЦ
Цитата Disya ( )
Да, теперь увидел, сравню со своими.
.
|
| |
| |
| dadigor | Дата: Понедельник, 04.01.2016, 01:42 | Сообщение # 450 |
|
Падаван
Группа: Проверенные
Сообщений: 147
Статус: Offline
| Disya, я сделал платы, разработанные vishay и слегка доработанные мной. Фоты здесь.
|
| |
| |
