Сканирующий приемник P-45
|
|
lvg069 | Дата: Четверг, 13.10.2016, 22:55 | Сообщение # 1201 |
Юный падаван
Группа: Проверенные
Сообщений: 59
Статус: Offline
| vishay какой ток потребления приемника получается в Вашем варианте исполнения?
|
|
| |
vishay | Дата: Пятница, 14.10.2016, 15:03 | Сообщение # 1202 |
Падаван
Группа: Проверенные
Сообщений: 158
Статус: Offline
| Цитата User ( ) vishay, спасибо. Если вдруг будете делать еще платы, есть ли возможность сделать посадочное место фильтра 455 кГц для двух типов корпусов? И я бы еще разъем для кнопок поставил. Не за что, пользуйтесь для себя без проблем. Я не знаю, буду делать или нет, спроса уже нет никакого. Посадочное место изменить легко, пришлите ссылку на фильтр (хотя 5-ногий обычно у всех, под него и делал). Про разъем не понял...
Добавлено (14.10.2016, 15:03) ---------------------------------------------
Цитата lvg069 ( ) vishay какой ток потребления приемника получается в Вашем варианте исполнения? Точно могу сказать сегодня вечером, измерю. Если память не изменяет порядка 110-120 ма при среднем уровне подстветки дисплея. Можно немного доработать сам дисплей, убрать заводской светодиод и поставить менее прожорливый.
Сообщение отредактировал vishay - Пятница, 14.10.2016, 15:10 |
|
| |
Bullet | Дата: Пятница, 14.10.2016, 15:49 | Сообщение # 1203 |
Юный падаван
Группа: Проверенные
Сообщений: 76
Статус: Offline
| сегодня разломал контура,намотал новые толку 000000000000. куда копать?!!!!.
|
|
| |
lvg069 | Дата: Пятница, 14.10.2016, 16:09 | Сообщение # 1204 |
Юный падаван
Группа: Проверенные
Сообщений: 59
Статус: Offline
| Цитата Bullet ( ) сегодня разломал контура,намотал новые Зачем? Измерить индуктивность проще. На первой странице есть пошаговая сборка приёмника, начните проверять с начала, с напряжения питания, напряжения преобразователя 33 В, как перестраивается тюнер, как подключен ПАВ и т.д. ....
|
|
| |
Студент | Дата: Пятница, 14.10.2016, 16:21 | Сообщение # 1205 |
Люк Скайуокер
Группа: Проверенные
Сообщений: 276
Статус: Offline
| Bullet, а на этих платах ещё кто нибудь собирал? У них работает? И глупый вопрос. На платах у контуров нет установочных мест под конденсаторы. Они внутри контуров?
|
|
| |
Bullet | Дата: Пятница, 14.10.2016, 17:40 | Сообщение # 1206 |
Юный падаван
Группа: Проверенные
Сообщений: 76
Статус: Offline
| lvg069, я в недоумении. просто я уже не знаю куда смотреть. у меня есть прием по всем диапазонам,контрольные напряжения совпадают кт 2в, генерация 26.6мгц. но чувствительность как в приемнике на одном транзисторе.Добавлено (14.10.2016, 16:24) ---------------------------------------------
Цитата Студент ( ) а на этих платах ещё кто нибудь собирал? У них работает?И глупый вопрос. На платах у контуров нет установочных мест под конденсаторы. Они внутри контуров? да я сам плату рисовал ,проверял пять раз. контура впаиваю уже настроенные с емкостью внутри.Добавлено (14.10.2016, 16:46) --------------------------------------------- буду идти по пути логики. 1)синтезатор,исключаем. 2)коммутатор. 3)сха тоже. 4)цифра работает. 5)S метр тоже. остается обвязка мс3362. и пав может с самим тюнером косяк. Добавлено (14.10.2016, 17:40) --------------------------------------------- то есть на вешнюю антенну я ловлю все боле-мение сносно,раньше такой прием был на метровый штырь дома. настройка контуров результата не дает.
|
|
| |
lvg069 | Дата: Пятница, 14.10.2016, 18:47 | Сообщение # 1207 |
Юный падаван
Группа: Проверенные
Сообщений: 59
Статус: Offline
| Вывод тюнера AGS попробуйте отключить от схемы и через резистор 10 кОм подключить к 5 В на том же тюнере.
|
|
| |
Bullet | Дата: Пятница, 14.10.2016, 19:20 | Сообщение # 1208 |
Юный падаван
Группа: Проверенные
Сообщений: 76
Статус: Offline
| Цитата lvg069 ( ) Вывод тюнера AGS попробуйте отключить от схемы и через резистор 10 кОм подключить к 5 В на том же тюнере. Спасибо,AGS регулируется в ручном режиме уже проверял.
|
|
| |
alexr171 | Дата: Пятница, 14.10.2016, 20:59 | Сообщение # 1209 |
Юный падаван
Группа: Проверенные
Сообщений: 87
Статус: Offline
| Прошивка n3.2 , контроллер М328 , дисплей n1202 -изменён режим панорамного индикатора - теперь он в высоту 48 точек, поправлены ошибки , вход и выход как и в n3.1 -в режие пано добавлены курсорные измерения(частоты) - находясь в режиме панорамного индикатора нажимаем кнопку "WFM" , сканирование останавливается , в самой нижней строке появляется курсор - вертикальная линия 1х4 точки.Вращением энкодера её можно передвигать к нужному месту панорамы.Слева вверху индицируется чатота на которую указывает курсор.Следующее нажатие "WFM" приводит к продолжению сканирования в режие пано , нажатие "0" - выход в основной режим с установкой частоты на которую указывал курсор. Недостатки реализации режима панорамы: -цикл сканирования занимает ~4сек. , кратковременные сигналы могут быть пропущены -масштаб панорамы далёк от логарифмическрго , друдно судить о силе сигнала -АРУ как и прежде не работает , сканируйте в режиме "MN" или "OFF"

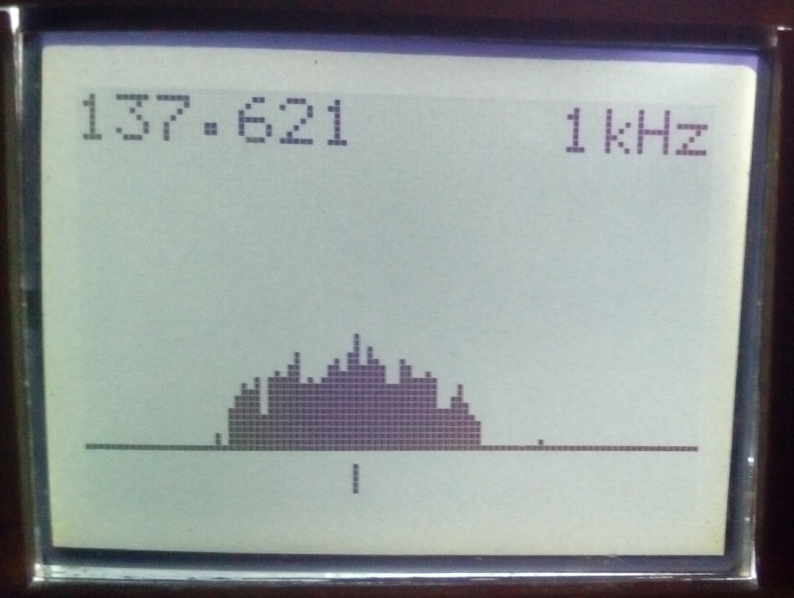

Так выглядит сигнал с NOAA15
eeprom совместим с n3.1
Сообщение отредактировал alexr171 - Пятница, 14.10.2016, 21:08 |
|
| |
User1 | Дата: Пятница, 14.10.2016, 21:47 | Сообщение # 1210 |
Джа-Джа Бинкс
Группа: Проверенные
Сообщений: 18
Статус: Offline
| Цитата vishay ( ) Про разъем не понял... Я буду кнопки отдельно выносить на другую платку. И мне придется подпаиваться проводками. Можно не совсем разъем, а пины под шлейф (сразу за резисторами для кнопок). Может кто-то еще захочет по своему кнопки разместить. Фильтр у меня в таком корпусе.
|
|
| |
lvg069 | Дата: Суббота, 15.10.2016, 00:55 | Сообщение # 1211 |
Юный падаван
Группа: Проверенные
Сообщений: 59
Статус: Offline
| Jamy в прошивке 4.0 для Atmega328 уровень громкости программно в "0" не убирается, при этом уровень звука остается довольно громким, смотрел на разных динамиках и наушниках.
|
|
| |
Bullet | Дата: Суббота, 15.10.2016, 15:29 | Сообщение # 1212 |
Юный падаван
Группа: Проверенные
Сообщений: 76
Статус: Offline
| сегодня менял пав ситуация аналогична. вопрос может ли узкополосный фильтр 455кгц влиять на чувствительность.
|
|
| |
Студент | Дата: Суббота, 15.10.2016, 16:30 | Сообщение # 1213 |
Люк Скайуокер
Группа: Проверенные
Сообщений: 276
Статус: Offline
| Цитата Bullet ( ) вопрос может ли узкополосный фильтр 455кгц влиять на чувствительность.
На WFM этот фильтр влиять не должен вообще.
Сообщение отредактировал Студент - Суббота, 15.10.2016, 16:42 |
|
| |
Bullet | Дата: Суббота, 15.10.2016, 19:38 | Сообщение # 1214 |
Юный падаван
Группа: Проверенные
Сообщений: 76
Статус: Offline
| Студент, Спасибо. что еще смотреть?!!. уже нервы сдают............ как так не понимаю.Добавлено (15.10.2016, 19:38) --------------------------------------------- если G прилично усиливает сигнал,о чем это может говорить?.
|
|
| |
Студент | Дата: Суббота, 15.10.2016, 19:39 | Сообщение # 1215 |
Люк Скайуокер
Группа: Проверенные
Сообщений: 276
Статус: Offline
| Главное не отчаиваться Если нет ошибок, поменять MC3362, потом тюнер. Кстати. По 17-й ноге по вашим печаткам 82p, а по схеме 33р.(хотя вроде не критично)
"G" усиливается внутри тюнера. Фактически это ни о чём не говорит.
Тюнер оригинальный Selteka?
Снимите фильтр 455 Кгц, замыканий нет в нём? Без него замкните вход и выход через 100пик. Что нибудь изменится?
Сообщение отредактировал Студент - Суббота, 15.10.2016, 19:45 |
|
| |
Jamy | Дата: Суббота, 15.10.2016, 22:21 | Сообщение # 1216 |
Мастер Йода
Группа: Администраторы
Сообщений: 731
Статус: Offline
| Цитата lvg069 ( ) Jamy в прошивке 4.0 для Atmega328 уровень громкости программно в "0" не убирается, при этом уровень звука остается довольно громким, смотрел на разных динамиках и наушниках. Это опытная прошивка, будет продолжение, пишите о всех глюках, что обнаружите.
|
|
| |
vishay | Дата: Понедельник, 17.10.2016, 19:44 | Сообщение # 1217 |
Падаван
Группа: Проверенные
Сообщений: 158
Статус: Offline
| Цитата User1 ( ) Фильтр у меня в таком корпусе. Такой фильтр не советую, по даташиту фильтрующие свойства хуже, чем у 5-ногого (затухание за полосой пропускания).
Добавлено (17.10.2016, 19:44) ---------------------------------------------
Цитата lvg069 ( ) vishay какой ток потребления приемника получается в Вашем варианте исполнения? Сегодня изренил на приемнике ток потребления - 0,25 А. В шапке написано 100-150 мА. Может ли такое быть? Просто грешу ещё на тестер, он последнее время и сопротиаление и pn переходы некорректно измеряет.
Сообщение отредактировал vishay - Понедельник, 17.10.2016, 19:45 |
|
| |
dadigor | Дата: Понедельник, 17.10.2016, 20:54 | Сообщение # 1218 |
Падаван
Группа: Проверенные
Сообщений: 147
Статус: Offline
| vishay привет! Если Вы измеряли ток в цепи выключателя и при включенной подсветке, то мне кажется, это нормально - в этой цепи напряжение аккумулятора будем считать порядка 4 В, т.е. мощность потребления 4 х 0,25 = 1 Вт. За ним стоит преобразователь 5 В на МАХ1674. С учетом объявленного КПД 0,95 мощность на выходе 0,95 Вт, ток 0,95/5 = 195 мА (с включенной подсветкой). Только что замерил ток в цепи выключателя при напряжении 4 Вольта (подаю 4 В с внешнего источника на питающий контакт разомкнутого выключателя) с включенной подсветкой на хорошей громкости 230-245 мА с включенной подсветкой с нулевой громкостью 206-207 мА с выключенной подсветкой и хорошей громкостью 195-207 мА с выключенной подсветкой и нулевой громкостью 187 мА 187 мА от 4 В эквивалентно 187 х 0,95 х 4 / 5 = 142 мА от 5 В
Сообщение отредактировал dadigor - Понедельник, 17.10.2016, 20:57 |
|
| |
lvg069 | Дата: Понедельник, 17.10.2016, 21:33 | Сообщение # 1219 |
Юный падаван
Группа: Проверенные
Сообщений: 59
Статус: Offline
| Цитата dadigor ( ) Если Вы измеряли ток в цепи выключателя и при включенной подсветке, то мне кажется, это нормально - в этой цепи напряжение аккумулятора будем считать порядка 4 В, т.е. мощность потребления 4 х 0,25 = 1 Вт. За ним стоит преобразователь 5 В на МАХ1674. С учетом объявленного КПД 0,95 мощность на выходе 0,95 Вт, ток 0,95/5 = 195 мА (с включенной подсветкой). Ток потребления приемника на батарее смотрят, от этого зависит время работы. Отключите зарядку и получите на выключателе и батарее примерно одно и тоже, у меня 225 мА поэтому и возник вопрос, как-то с первым сообщением далеко не совпадает.
|
|
| |
dadigor | Дата: Понедельник, 17.10.2016, 22:19 | Сообщение # 1220 |
Падаван
Группа: Проверенные
Сообщений: 147
Статус: Offline
| Насколько я знаю историю приемника, далеко не все питают приемник от батареи, некоторые от внешних 5 Вольт, возможно и данные идут еще с тех пор. А ток от батареи в приемнике напрямую зависит от ее заряда, чем выше заряд, тем ниже ток потребления, и наоборот соответственно. Кроме того, как я показал, ток сильно зависит от подсветки (какую вы там выставили - у каждого по-своему) и очень сильно от уровня громкости (кстати на шумах ток больше, чем, скажем, на речевом сигнале и это правильно), на полной звуковой мощности у меня уходит за 300 мА.Добавлено (17.10.2016, 22:19) --------------------------------------------- Что-то меня зацепило, только что посмотрел повнимательнее на первый пост:
"Выходная мощность НЧ 300 - 500 мВт Напряжение питания 5в Потребляемый ток 100 - 150 мА"
Не думаю, что здесь говорится про ток от батареи, про которую вообще ни слова, думаю что как раз это ток от источника 5 В.
|
|
| |
vishay | Дата: Понедельник, 17.10.2016, 22:30 | Сообщение # 1221 |
Падаван
Группа: Проверенные
Сообщений: 158
Статус: Offline
| Цитата dadigor ( ) Потребляемый ток 100 - 150 мА" это очень похоже на ток потребления цифры.
Сейчас у меня стоит аккумулятор li-on 2000 mah, то есть при токе потребления 0,25 А приемник проработает непрерывно 8 часов, что лично меня вполне устраивает.
Сообщение отредактировал vishay - Понедельник, 17.10.2016, 22:32 |
|
| |
dadigor | Дата: Понедельник, 17.10.2016, 22:47 | Сообщение # 1222 |
Падаван
Группа: Проверенные
Сообщений: 147
Статус: Offline
| У меня стоит 3 А-ч и мне его тоже хватает вполне. ))
vishay, у Вас на NFM чего-нить ловится?
PS Вчера наткнулся и купил вот такую антенну, для приема WFM вполне хватает ))
|
|
| |
lvg069 | Дата: Понедельник, 17.10.2016, 23:00 | Сообщение # 1223 |
Юный падаван
Группа: Проверенные
Сообщений: 59
Статус: Offline
| Цитата vishay ( ) это очень похоже на ток потребления цифры. Многовато будет.....Цифра 60 мА из них 25 мА индикатор.
|
|
| |
Студент | Дата: Понедельник, 17.10.2016, 23:07 | Сообщение # 1224 |
Люк Скайуокер
Группа: Проверенные
Сообщений: 276
Статус: Offline
| Цитата dadigor ( ) vishay, у Вас на NFM чего-нить ловится? Можно я тоже отвечу? Живу в московской области. Кроме спутников и транков в NFM ничего нет
|
|
| |
vishay | Дата: Понедельник, 17.10.2016, 23:14 | Сообщение # 1225 |
Падаван
Группа: Проверенные
Сообщений: 158
Статус: Offline
| Цитата dadigor ( ) vishay, у Вас на NFM чего-нить ловится? Обычно вещают в рабочее время, недалеко от дома стройка или какой то объект, ловил переговоры. Но не густо. На рацию тоже самое.
Добавлено (17.10.2016, 23:14) ---------------------------------------------
Цитата lvg069 ( ) Многовато будет.....Цифра 60 мА из них 25 мА индикатор. Опять же, как сказал dadigor, смотря при каком напряжении. Сейчас замерил напряжение на аккумуляторе - 3,84 Вольта ток при этом 0,25-0,3 А, что при 5 В питании будет соответствовать 0,19-0,23 А. Это я про общий ток потребления. Для цифры тоже по разному, зависит от КПД dc-dc, от напряжения питания li-on. По крайней мере я знаю что КЗ у меня точно никаких нет и приемник работает отлично.
Сообщение отредактировал vishay - Понедельник, 17.10.2016, 23:16 |
|
| |
