Сканирующий приемник P-45
|
|
| Bullet | Дата: Четверг, 06.10.2016, 18:30 | Сообщение # 1151 |
|
Юный падаван
Группа: Проверенные
Сообщений: 76
Статус: Offline
| Всем добрый день.
можно узнать для прошивки 328меги фюзы менять нужно?.
или все оставить как 168.Добавлено (06.10.2016, 18:30)
---------------------------------------------
вот опять танцы.......
с цифрой.
не как не видит память прошивка 4,0 мега 328 с кварцем. опять не правильно прошиваю?! . пишет 3-35 при включении.
еще заметил эконодер подтупливает.
|
| |
| |
| Студент | Дата: Четверг, 06.10.2016, 19:59 | Сообщение # 1152 |
 Люк Скайуокер
Группа: Проверенные
Сообщений: 276
Статус: Offline
| Вроде как для внешнего кварца все фьюзы CKSEL должны быть противоположны фьюзу SPIEN.
|
| |
| |
| Bullet | Дата: Четверг, 06.10.2016, 20:08 | Сообщение # 1153 |
|
Юный падаван
Группа: Проверенные
Сообщений: 76
Статус: Offline

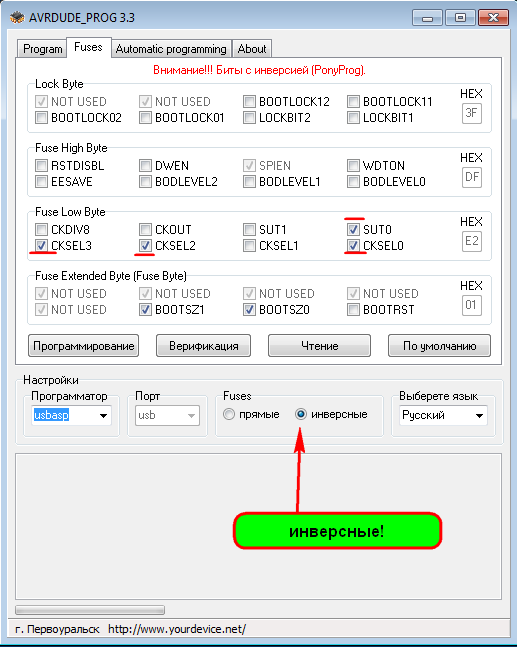

| я вот так поставил ,правильно или нет?.
|
| |
| |
| lvg069 | Дата: Четверг, 06.10.2016, 21:04 | Сообщение # 1154 |
|
Юный падаван
Группа: Проверенные
Сообщений: 59
Статус: Offline
| Bullet Пример установки Фьюзов на первой на странице...числа сравните...
|
| |
| |
| Студент | Дата: Четверг, 06.10.2016, 23:28 | Сообщение # 1155 |
|
Люк Скайуокер
Группа: Проверенные
Сообщений: 276
Статус: Offline
| Не совсем правильно. Если верить скриншотам из прошивки Jamy, то надо оставить только фьюз BODLEVEL1. Ну и SPIEN конечно не трогать!!!
UPD: Только для Атмега 328 с внешним кварцем.
Сообщение отредактировал Студент - Четверг, 06.10.2016, 23:32 |
| |
| |
| Bullet | Дата: Пятница, 07.10.2016, 06:41 | Сообщение # 1156 |
|
Юный падаван
Группа: Проверенные
Сообщений: 76
Статус: Offline
| я в этих прошивках не черта не соображаю.
пока оставлю как есть,память отобразилась, без подтяжки резисторов в аналоге не работала.
|
| |
| |
| Jamy | Дата: Пятница, 07.10.2016, 14:14 | Сообщение # 1157 |
 Мастер Йода
Группа: Администраторы
Сообщений: 731
Статус: Offline
| Цитата Bullet (  ) можно узнать для прошивки 328меги фюзы менять нужно?
В архиве с прошивкой разве нет ?
|
| |
| |
| Bullet | Дата: Пятница, 07.10.2016, 18:24 | Сообщение # 1158 |
|
Юный падаван
Группа: Проверенные
Сообщений: 76
Статус: Offline
| Цитата Jamy ( ) В архиве с прошивкой разве нет ?
просто боюсь вдруг опять залочится.
|
| |
| |
| Студент | Дата: Пятница, 07.10.2016, 20:41 | Сообщение # 1159 |
|
Люк Скайуокер
Группа: Проверенные
Сообщений: 276
Статус: Offline
| Получается так. Только BODLEVEL1. На днях куплю Атмегу328. Проверю на себе
|
| |
| |
| express-a | Дата: Пятница, 07.10.2016, 21:48 | Сообщение # 1160 |
|
Юный падаван
Группа: Проверенные
Сообщений: 59
Статус: Offline
| По поводу RDS хочу попробовать TDA7330
|
| |
| |
| Bullet | Дата: Пятница, 07.10.2016, 22:09 | Сообщение # 1161 |
|
Юный падаван
Группа: Проверенные
Сообщений: 76
Статус: Offline
| Цитата Студент ( ) Получается так. Только BODLEVEL1. На днях куплю Атмегу328. Проверю на себе
подожду,пока аналог паяю.
|
| |
| |
| Jamy | Дата: Пятница, 07.10.2016, 23:15 | Сообщение # 1162 |
|
Мастер Йода
Группа: Администраторы
Сообщений: 731
Статус: Offline
| Цитата express-a ( ) По поводу RDS хочу попробовать TDA7330
Попробуйте, исходник можно взять от SYSSI, и Александр к своим прошивкам всегда прикладывает. Структура основного цикла одинакова, сделаете, поговорим о исходниках или добавлю вашу библиотеку в прошивку.
Bullet, а, что у вас за программатор ?
|
| |
| |
| Bullet | Дата: Суббота, 08.10.2016, 10:01 | Сообщение # 1163 |
|
Юный падаван
Группа: Проверенные
Сообщений: 76
Статус: Offline
| Цитата Jamy ( ) Bullet, а, что у вас за программатор ? |
| |
| |
| Студент | Дата: Суббота, 08.10.2016, 11:46 | Сообщение # 1164 |
|
Люк Скайуокер
Группа: Проверенные
Сообщений: 276
Статус: Offline
| Цитата Bullet ( ) я правильно понял что галочку надо оставить BODLEVEL1 и все?.
просто боюсь вдруг опять залочится.
А как залочилась? Если прошили фьюзы CKSEL под внешний кварц, то Ваш программатор Атмегу без кварца просто не увидит. Подкиньте кварц, или шейте прям на плате приёмника (с кварцем).
|
| |
| |
| lvg069 | Дата: Суббота, 08.10.2016, 13:25 | Сообщение # 1165 |
|
Юный падаван
Группа: Проверенные
Сообщений: 59
Статус: Offline
| Цитата Bullet ( ) китайский USBasp  , ничего не надо фантазировать. С этим программатором даже нажатием одной кнопки шьётся FLASH, EEPROM и FUSES (Lokbyte - не трогаете, SPIEN не измените он галочка, BODLEVEL1 поставьте галочку), остальные без галочек, дальше видите числа DF FF 05, это в шестнадцатеричной системе.
|
| |
| |
| Студент | Дата: Суббота, 08.10.2016, 18:16 | Сообщение # 1166 |
|
Люк Скайуокер
Группа: Проверенные
Сообщений: 276
Статус: Offline
| Да, я всё проверил. Поставил Atmega328. Поставил только фьюз BODLEVEL1 и SPIEN. Всё работает. Для проверки снял кварц, работать перестало
Jamy, готов потестировать прошивку 4.1 (там вроде шина SPI должна молчать когда не надо). И ещё. Нет ли в планах подправить процедуры управления по протоколу UART ?
Сообщение отредактировал Студент - Суббота, 08.10.2016, 19:56 |
| |
| |
| lvg069 | Дата: Суббота, 08.10.2016, 21:55 | Сообщение # 1167 |
|
Юный падаван
Группа: Проверенные
Сообщений: 59
Статус: Offline
| Цитата Студент ( ) Для проверки снял кварц, работать перестало
|
| |
| |
| Студент | Дата: Суббота, 08.10.2016, 22:06 | Сообщение # 1168 |
|
Люк Скайуокер
Группа: Проверенные
Сообщений: 276
Статус: Offline
| Чтобы проверить,правильно ли выставленны фьюзы тактирования. До сегоднешнего дня кварц никогда не стоял.
|
| |
| |
| lvg069 | Дата: Понедельник, 10.10.2016, 16:25 | Сообщение # 1169 |
|
Юный падаван
Группа: Проверенные
Сообщений: 59
Статус: Offline
| Подскажите пожалуйста на S-метре при отключенной аналоговой части шкала полностью заполнена кубиками - так должно быть? V4.0_ 328, при подключении аналоговой части шкала так-же заполнена кубиками на регулировки не реагирует. Приём станций в WFM идеальный. Кто сталкивался с подобным? Где смотреть?
|
| |
| |
| Студент | Дата: Понедельник, 10.10.2016, 19:48 | Сообщение # 1170 |
|
Люк Скайуокер
Группа: Проверенные
Сообщений: 276
Статус: Offline
| Цитата lvg069 ( ) Подскажите пожалуйста на S-метре при отключенной аналоговой части шкала полностью заполнена кубиками - так должно быть?
При отключенном аналоге S-Metr будет показывать всё что угодно. Это нормально. При отключенном аналоге замкните этот вывод на массу через 1Ком. Показания должны быть около нуля, замкните на 5 Вольт через резистор. Должна быть полная шкала. Если это не так, проблема в цифре. Иначе ищите ошибки в аналоге. Напряжение на 10-й ноге MC3362 с/без сигнала должно меняться примерно на 0.2 вольта в районе 4.3 вольт. Провод AREF не забыли подключить? Атмега просто измеряет напряжение в точке LEV_RF и опираясь на напряжение AREF вычисляет уровень S-Metr.
Сообщение отредактировал Студент - Понедельник, 10.10.2016, 19:51 |
| |
| |
| lvg069 | Дата: Понедельник, 10.10.2016, 23:38 | Сообщение # 1171 |
|
Юный падаван
Группа: Проверенные
Сообщений: 59
Статус: Offline
| Получается проблема в аналоговой части, 4,7 В на AREF подано от отдельного источника на цифровой части, в аналоговой части свой источник. Напряжение 4,18 В на 10 ноге 3362, не меняется. думаю причина в отсутствии управления VT6. Начну с проверки постоянных напряжений микросхем.
Сообщение отредактировал lvg069 - Понедельник, 10.10.2016, 23:40 |
| |
| |
| Jamy | Дата: Понедельник, 10.10.2016, 23:52 | Сообщение # 1172 |
|
Мастер Йода
Группа: Администраторы
Сообщений: 731
Статус: Offline
| Цитата Студент ( ) Напряжение на 10-й ноге MC3362 с/без сигнала должно меняться примерно на 0.2 вольта в районе 4.3 вольт.
Да, незначительное изменение.
lvg069, напряжение на 10 ноге должно быть около 4в, и меняется оно в мизерных пределах, для этого и сделан каскад s-metr на VT4.
При регулировке R32 что то меняется на экране S-metr ?
|
| |
| |
| lvg069 | Дата: Вторник, 11.10.2016, 07:25 | Сообщение # 1173 |
|
Юный падаван
Группа: Проверенные
Сообщений: 59
Статус: Offline
| Цитата Jamy ( ) При регулировке R32 что то меняется на экране S-metr ?
Сообщение отредактировал lvg069 - Вторник, 11.10.2016, 10:15 |
| |
| |
| Jamy | Дата: Вторник, 11.10.2016, 09:52 | Сообщение # 1174 |
|
Мастер Йода
Группа: Администраторы
Сообщений: 731
Статус: Offline
| Цитата lvg069 ( ) Ничего не меняется.

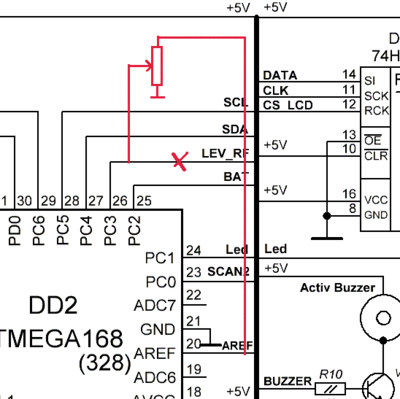

Проверьте по такой схеме, если при вращении резистора с-метр не будет меняться, проблема в цифровой части, если будет, то в аналоговой.
-----------------
|
| |
| |
| Студент | Дата: Вторник, 11.10.2016, 10:16 | Сообщение # 1175 |
|
Люк Скайуокер
Группа: Проверенные
Сообщений: 276
Статус: Offline
| Цитата Jamy ( ) Цитата Студент ()
Напряжение на 10-й ноге MC3362 с/без сигнала должно меняться примерно на 0.2 вольта в районе 4.3 вольт.
Нет, не говорите того, чего нет.
Jamy, простите, а что не так я сказал? Сейчас измерил напряжение на 10-й ноге MC3362. Без сигнала 4.38V, с максимальным сигналом 4.23V. Или это неправильно?
Цитата lvg069 ( ) транзистор VT4 BC857A.
А ничего, что у BC857A коэффициент усиления в разы ниже положенного BC857C ?
Сообщение отредактировал Студент - Вторник, 11.10.2016, 10:40 |
| |
| |
