express-a | Дата: Понедельник, 19.09.2016, 22:19 | Сообщение # 1126 |
Юный падаван
Группа: Проверенные
Сообщений: 59
Статус: Offline
| если есть возможность покажите как у вас и от какой антенны работает приемник
|
|
| |
Студент | Дата: Понедельник, 19.09.2016, 23:02 | Сообщение # 1127 |
Люк Скайуокер
Группа: Проверенные
Сообщений: 276
Статус: Offline
| Jamy прав на 100%. В квартире на провод приёма нет. По опыту. Антенна UB5. На улице, вдали от зданий уверенно принимает борта в радиусе 250км. И еле еле наземные службы в 50 км. Антенна OPEK VU-1503 на крыше автомобиля чуть хуже.
Сообщение отредактировал Студент - Понедельник, 19.09.2016, 23:17 |
|
| |
express-a | Дата: Вторник, 20.09.2016, 09:28 | Сообщение # 1128 |
Юный падаван
Группа: Проверенные
Сообщений: 59
Статус: Offline
| Принял сигнал без искажений 124 000 мГц АМ на провод все супер работает чувствительность обалденная спасибо огромное автору за разработку
|
|
| |
Jamy | Дата: Среда, 21.09.2016, 04:44 | Сообщение # 1129 |
Мастер Йода
Группа: Администраторы
Сообщений: 731
Статус: Offline
| Цитата express-a ( ) Принял сигнал без искажений 124 000 мГц АМ на провод все супер работает чувствительность обалденная спасибо огромное автору за разработку
Мистика у вас, то ничего то супер )))
|
|
| |
vishay | Дата: Среда, 21.09.2016, 09:42 | Сообщение # 1130 |
Падаван
Группа: Проверенные
Сообщений: 158
Статус: Offline
| Всем привет, поделитесь пожалуйста информацией, у кого какая индуктивность и емкость стоит в контуре 26,6 МГц? Сейчас собираю второй приемник, снова нет генерации, пробовал играться емкостью - не получается, в первом приемнике эту проблему решил заменой MC3362P. Может быть такое, что критична величина индуктивности?
Сообщение отредактировал vishay - Среда, 21.09.2016, 12:05 |
|
| |
Студент | Дата: Среда, 21.09.2016, 12:18 | Сообщение # 1131 |
Люк Скайуокер
Группа: Проверенные
Сообщений: 276
Статус: Offline
| Цитата vishay ( ) У кого какая индуктивность и емкость стоит в контуре 26,6 МГц? Привет. У меня катушка КИП-208 1.5 мкГн и ёмкость 10 пик. И кстати. Среди контуров КИП много брака. Катушка замыкается на корпус внутри. Где обмотка припаяна к ножкам.
Сообщение отредактировал Студент - Среда, 21.09.2016, 12:30 |
|
| |
vishay | Дата: Среда, 21.09.2016, 12:51 | Сообщение # 1132 |
Падаван
Группа: Проверенные
Сообщений: 158
Статус: Offline
| Цитата Студент ( ) Привет. У меня катушка КИП-208 1.5 мкГн и ёмкость 10 пик. И кстати. Среди контуров КИП много брака. Катушка замыкается на корпус внутри. Где обмотка припаяна к ножкам. Замыкания на корпус нет, у меня стоит КИП-211 (3 мкГн) и 4.7 пФ, но в одном приемнике, который полностью собран это сочетание работает прекрасно, а в новом не хочет
|
|
| |
Студент | Дата: Среда, 21.09.2016, 13:03 | Сообщение # 1133 |
Люк Скайуокер
Группа: Проверенные
Сообщений: 276
Статус: Offline
| У вас частота контура практически на грани получается. Если смотреть описание КИП, то КИП211 3.0-8.0 мкГн. Ваша ёмкость 4.7 пик плюс ёмкость варикапа ~ 7 пик = 12 пик. Итого максимальная (!!!) частота контура 26.6 Мгц.
|
|
| |
vishay | Дата: Среда, 21.09.2016, 14:26 | Сообщение # 1134 |
Падаван
Группа: Проверенные
Сообщений: 158
Статус: Offline

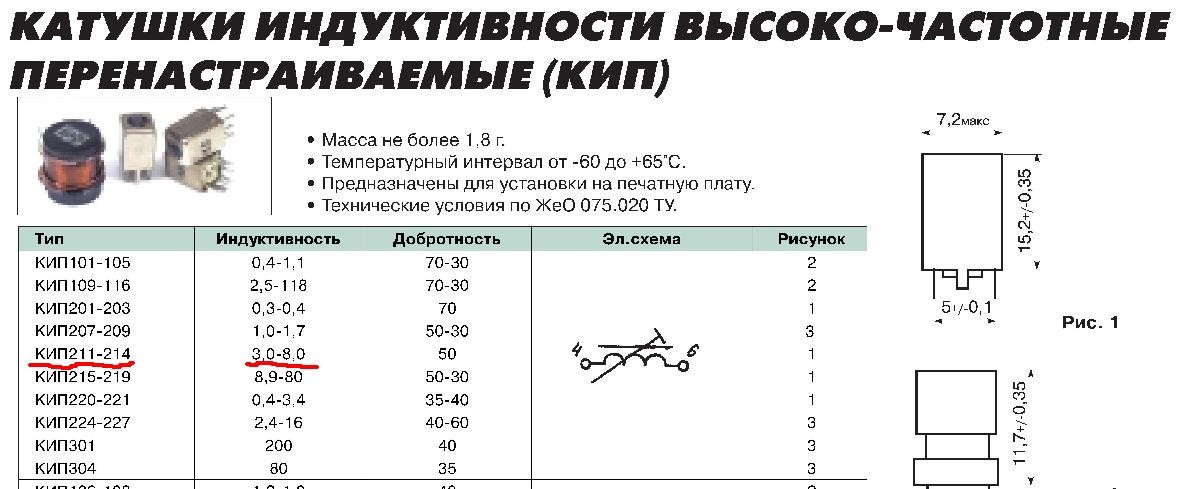

| Цитата Студент ( ) У вас частота контура практически на грани получается. Если смотреть описание КИП, то КИП211 3.0-8.0 мкГн. Ваша ёмкость 4.7 пик плюс ёмкость варикапа ~ 7 пик = 12 пик. Итого максимальная (!!!) частота контура 26.6 Мгц. Не знаю даже откуда вы взяли данные о КИП-211, что 3.0-8.0 мкГн, у меня такие:
P/S сейчас выпаял MC3362P, впаял в посадочные места цанговые панельки, очень удобно получилось - нужно поменять микросхему, вытащил, вставил новую. При этом контакт очень хороший, сидит там плотно. Вечером посмотрю какой результат даст новая микросхема.
И еще - есть ли у кого опыт покупки MC3362P в магазине ЧИП и ДИП? Часто ли попадается брак?
Сообщение отредактировал vishay - Среда, 21.09.2016, 14:31 |
|
| |
Студент | Дата: Среда, 21.09.2016, 16:07 | Сообщение # 1135 |
Люк Скайуокер
Группа: Проверенные
Сообщений: 276
Статус: Offline
| Цитата vishay ( ) Не знаю даже откуда вы взяли данные о КИП-211, что 3.0-8.0 мкГн Извиняюсь! Видимо я не правильно понял описание.
Цитата vishay ( ) есть ли у кого опыт покупки MC3362P в магазине ЧИП и ДИП?
Купил одну. Заработала.
|
|
| |
vishay | Дата: Среда, 21.09.2016, 18:54 | Сообщение # 1136 |
Падаван
Группа: Проверенные
Сообщений: 158
Статус: Offline

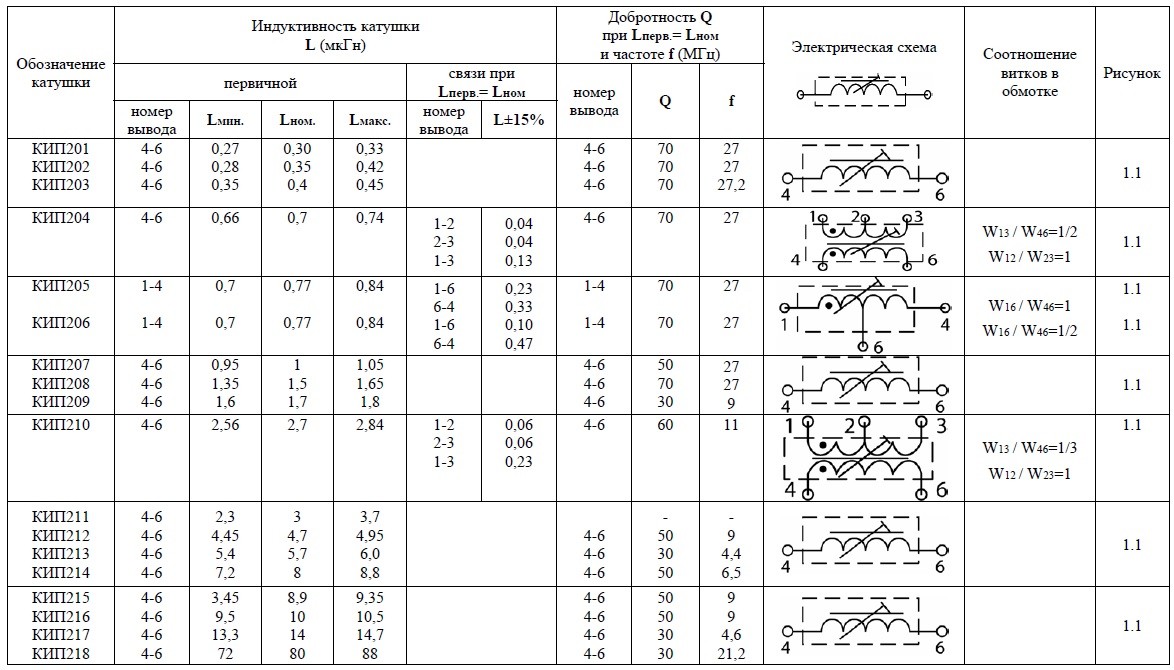

| Цитата Студент ( ) Извиняюсь! Видимо я не правильно понял описание. Да, они просто обобщили параметры начиная с КИП-211 и заканчивая КИП-214. Если кому то нужна полная документация на катушки КИП вот ссылка https://yadi.sk/i/qpg2tTpavVUAxДобавлено (21.09.2016, 18:54) --------------------------------------------- Оказалось измерял не на том разъёме своего FLC метра, есть генерация, все отлично! Но тем не менее у меня был случай, когда была именно плохая микросхема!
|
|
| |
express-a | Дата: Среда, 21.09.2016, 19:45 | Сообщение # 1137 |
Юный падаван
Группа: Проверенные
Сообщений: 59
Статус: Offline
| Продолжаем отладку дальше !!!
Друзья такой вопрос, NFM оно по громкости реально должно быть тише по звуку в отличии от двух других АМ и WFM ?
Добавлено (21.09.2016, 19:44) --------------------------------------------- На счет мистики !!!)))) Однажды я был свидетелем курьезного случая ,когда двое, склепали один телек из двух убитых , причем все платы блоки были прикручены на саморезы к деревянному корпусу когда они это включили в 220 все заработало я чуть дар речи не потерял, вот -это была мистика (простите за флуд) Добавлено (21.09.2016, 19:45) --------------------------------------------- У меня стоит КИП211 -4.7р
|
|
| |
vishay | Дата: Среда, 21.09.2016, 22:37 | Сообщение # 1138 |
Падаван
Группа: Проверенные
Сообщений: 158
Статус: Offline
| Цитата express-a ( ) Друзья такой вопрос, NFM оно по громкости реально должно быть тише по звуку в отличии от двух других АМ и WFM ? При настроенной NFM звук никак не тише двух других режимов, возможно не попали в полосу.
|
|
| |
Студент | Дата: Среда, 21.09.2016, 22:43 | Сообщение # 1139 |
Люк Скайуокер
Группа: Проверенные
Сообщений: 276
Статус: Offline
| L5 крутили? R36 подбирали?
|
|
| |
agn | Дата: Четверг, 22.09.2016, 01:31 | Сообщение # 1140 |
Джа-Джа Бинкс
Группа: Проверенные
Сообщений: 32
Статус: Offline
| Цитата vishay ( ) опыт покупки MC3362P в магазине ЧИП и ДИП? Часто ли попадается брак? Мне попался брак. Из двух купленных одна была дохлой. Промаркированы качественно...
|
|
| |
Jamy | Дата: Четверг, 22.09.2016, 13:36 | Сообщение # 1141 |
Мастер Йода
Группа: Администраторы
Сообщений: 731
Статус: Offline
| Цитата express-a ( ) Друзья такой вопрос, NFM оно по громкости реально должно быть тише по звуку в отличии от двух других АМ и WFM ?
Цитата Студент ( ) L5 крутили? R36 подбирали? Точно ,если L5 настроен правильно, подбирайте R36
vishay, намотайте на КИП 15-20 витков, емкость 5-15pF
|
|
| |
vishay | Дата: Четверг, 22.09.2016, 16:09 | Сообщение # 1142 |
Падаван
Группа: Проверенные
Сообщений: 158
Статус: Offline
| Цитата Jamy ( ) vishay, намотайте на КИП 15-20 витков, емкость 5-15pF У меня выставилось в КТ 2 В и при стандартной КИП-211 и 3,9 пФ, однако потребовалось выкрутить сердечник почти на максимум (уменьшить тем самым индуктивность) либо нужно было взять меньшую емкость, но меньше 3,9 пФ у меня не было. В итоге я заменил катушку на КИП-208 (1,5 мкГн) и поставил 10 пФ (посоветовал Студент спасибо за это), в КТ выставилось 2 В при положении ферритового сердечника внутри КИП.
Далее я установил HEF4052BT и CXA1691BM - приемник запустился, но звук отвратительный. Я сразу понял в чем дело, CXA которую я поставил - Китай, при чем очень плохой, она даже не паялась нормально. Заменил и приемник запел - прием WFM как и на первом экземпляре отличный. Сегодня подстрою кварцы, сделаю настройку NFM и AM. Благо самое сложное уже позади.
Сообщение отредактировал vishay - Четверг, 22.09.2016, 16:10 |
|
| |
Студент | Дата: Четверг, 22.09.2016, 19:46 | Сообщение # 1143 |
Люк Скайуокер
Группа: Проверенные
Сообщений: 276
Статус: Offline
| Цитата vishay ( ) У меня выставилось в КТ 2 В и при стандартной КИП-211 и 3,9 пФ, однако потребовалось выкрутить сердечник почти на максимум (уменьшить тем самым индуктивность) либо нужно было взять меньшую емкость, но меньше 3,9 пФ у меня не было.
Можно было попробовать вообще ёмкость не ставить
|
|
| |
vishay | Дата: Пятница, 23.09.2016, 08:29 | Сообщение # 1144 |
Падаван
Группа: Проверенные
Сообщений: 158
Статус: Offline
| Цитата Студент ( ) Можно было попробовать вообще ёмкость не ставить Привык чтобы хоть маленькая, но была. Где то тут Jamy писал об этом.
|
|
| |
lvg069 | Дата: Воскресенье, 25.09.2016, 15:29 | Сообщение # 1145 |
Юный падаван
Группа: Проверенные
Сообщений: 59
Статус: Offline
| Добрый день! Подскажите пожалуйста имеет значение и какую связь между L4 и МС3362 лучше реализовать, индуктивную или емкостную?
|
|
| |
Студент | Дата: Воскресенье, 25.09.2016, 22:43 | Сообщение # 1146 |
Люк Скайуокер
Группа: Проверенные
Сообщений: 276
Статус: Offline
| Цитата lvg069 ( ) индуктивную или емкостную? Здравствуйте. Делайте как Вам удобнее. Прям сильно большой разницы нет.
|
|
| |
vishay | Дата: Воскресенье, 25.09.2016, 22:46 | Сообщение # 1147 |
Падаван
Группа: Проверенные
Сообщений: 158
Статус: Offline
| Цитата lvg069 ( ) Добрый день! Подскажите пожалуйста имеет значение и какую связь между L4 и МС3362 лучше реализовать, индуктивную или емкостную? Пробовал ёмкостную, не понравилась настройка, слишком растянутый пик, при индуктивной более чёткая настройка в полосу. Но все равно решение с двумя контурами и павом не идеально, а так большой разницы нет, емкостную проще, индуктивная - придётся разбирать контур и намотать 3-4 витка.
Сообщение отредактировал vishay - Воскресенье, 25.09.2016, 23:06 |
|
| |
Студент | Дата: Пятница, 30.09.2016, 17:31 | Сообщение # 1148 |
Люк Скайуокер
Группа: Проверенные
Сообщений: 276
Статус: Offline
| Сегодня ради интереса переделал контур под индуктивную связь. Как верно заметил vishay, настройка обеих контуров первой ПЧ стала очень чёткой. С ёмкостной связью было +/- оборот (я даже сомневался, правильно ли это), но с индуктивной связью настройка +/- 10 градусов. Так гораздо легче. Влияние на чувствительность/шумы пока не оценил, но с индуктивной связью настройка гораздо проще! Добавлено (30.09.2016, 17:31) --------------------------------------------- Jamy, здравствуете. Не планируете ли Вы в ближайшее время подправить в последней прошивке процедуры управления приёмником через UART ?
|
|
| |
express-a | Дата: Суббота, 01.10.2016, 07:14 | Сообщение # 1149 |
Юный падаван
Группа: Проверенные
Сообщений: 59
Статус: Offline
| Добрый день всем хотел бы обратится к автору программы , приемник шикарный все работает отлично , но я бы хотел его доработать поставить ст декодер с RDS и выводить значения на дисплей Вы не поделитесь исходным кодом для CV AVR
|
|
| |
Jamy | Дата: Суббота, 01.10.2016, 11:40 | Сообщение # 1150 |
Мастер Йода
Группа: Администраторы
Сообщений: 731
Статус: Offline
| Цитата express-a ( ) я бы хотел его доработать поставить ст декодер с RDS Как 57кГц, пилотон и прочее выделять собираетесь в P45 ?
|
|
| |
