Сканирующий приемник P-45
|
|
dadigor | Дата: Понедельник, 17.10.2016, 23:27 | Сообщение # 1226 |
Падаван
Группа: Проверенные
Сообщений: 147
Статус: Offline
| Цитата Студент ( ) Можно я тоже отвечу? Живу в московской области. Кроме спутников и транков в NFM ничего нет Конечно можно! и спасибо за ответ. Вот и я ловлю только цифру, весной как у vishay стройка слышна была, всякие майна-вира, немного матом, остальное на южном языке. Сейчас и этого нет. На даче шума было намного меньше, но не поймал никого. Правда и не очень старался ))) ловил любителей на другой приемник в диапазоне 80 м, вот там вечером тесно..
|
|
| |
lvg069 | Дата: Понедельник, 17.10.2016, 23:34 | Сообщение # 1227 |
Юный падаван
Группа: Проверенные
Сообщений: 59
Статус: Offline
| Цитата Студент ( ) NFM ничего нет Антенна у Вас какая?
|
|
| |
Студент | Дата: Понедельник, 17.10.2016, 23:47 | Сообщение # 1228 |
Люк Скайуокер
Группа: Проверенные
Сообщений: 276
Статус: Offline
| Opec UV-1503. Дигипитер МКС в ясную погоду ловит отлично Тут писал про эту антенну. http://p45.at.ua/forum/2-1-36
Сообщение отредактировал Студент - Понедельник, 17.10.2016, 23:59 |
|
| |
dadigor | Дата: Вторник, 18.10.2016, 00:03 | Сообщение # 1229 |
Падаван
Группа: Проверенные
Сообщений: 147
Статус: Offline
| Цитата Студент ( ) Opec UV-1503 Думаю, что точнее Opek VU-1503. Я тоже хотел ее купить, но пока в раздумиях.
|
|
| |
Студент | Дата: Вторник, 18.10.2016, 00:08 | Сообщение # 1230 |
Люк Скайуокер
Группа: Проверенные
Сообщений: 276
Статус: Offline
| Да. Она. Для автомобиля отличный вариант.
|
|
| |
lvg069 | Дата: Вторник, 18.10.2016, 07:10 | Сообщение # 1231 |
Юный падаван
Группа: Проверенные
Сообщений: 59
Статус: Offline
| Цитата vishay ( ) Опять же, как сказал dadigor, смотря при каком напряжении. Сейчас замерил напряжение на аккумуляторе - 3,84 Вольта ток при этом 0,25-0,3 А, что при 5 В питании будет соответствовать 0,19-0,23 А.Это я про общий ток потребления. Для цифры тоже по разному, зависит от КПД dc-dc, от напряжения питания li-on. По крайней мере я знаю что КЗ у меня точно никаких нет и приемник работает отлично. Спасибо за ответ! Только вопрос по Вашему варианту изначально был с питанием от одного "лития" Вы писали,
|
|
| |
юра20 | Дата: Вторник, 18.10.2016, 13:45 | Сообщение # 1232 |
Джа-Джа Бинкс
Группа: Проверенные
Сообщений: 22
Статус: Offline
| ток 100 -150 ма вполне нормален для стационарных приемников с питанием от трансформаторного бп при постоянно включенной подсветке и среднем уровнем громкости так оно и есть
а у нас наоборот все на службы на NFM и любители на 145 .360 и 145. 635
|
|
| |
Bullet | Дата: Четверг, 20.10.2016, 08:07 | Сообщение # 1233 |
Юный падаван
Группа: Проверенные
Сообщений: 76
Статус: Offline
| Цитата Студент ( ) Снимите фильтр 455 Кгц поменял фильтр,меняется только уровень громкости.
|
|
| |
User1 | Дата: Четверг, 20.10.2016, 21:54 | Сообщение # 1234 |
Джа-Джа Бинкс
Группа: Проверенные
Сообщений: 18
Статус: Offline
| off: Всю тему перечитал и никто не сказал контурЫ. Викисловарь пишет: Цитата При худшей чувствительности (десятки, сотни микровольт) следует подстроить контуры УВЧ приемника.
|
|
| |
lvg069 | Дата: Пятница, 21.10.2016, 00:27 | Сообщение # 1235 |
Юный падаван
Группа: Проверенные
Сообщений: 59
Статус: Offline
| Цитата Bullet ( ) поменял фильтр,меняется только уровень громкости. Начните с начала, почитайте описание настройки WFM, проверьте напряжения на микросхемах, где не в норме там и ищите...
Сообщение отредактировал lvg069 - Пятница, 21.10.2016, 06:49 |
|
| |
dadigor | Дата: Пятница, 21.10.2016, 10:54 | Сообщение # 1236 |
Падаван
Группа: Проверенные
Сообщений: 147
Статус: Offline

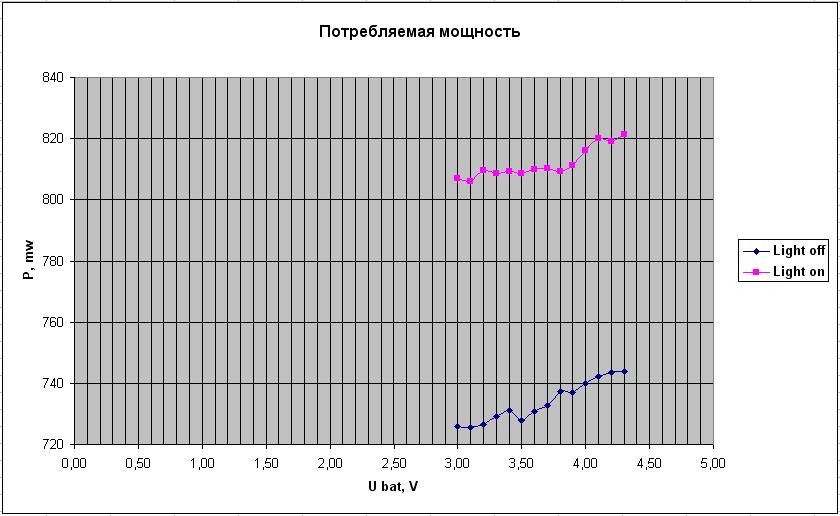

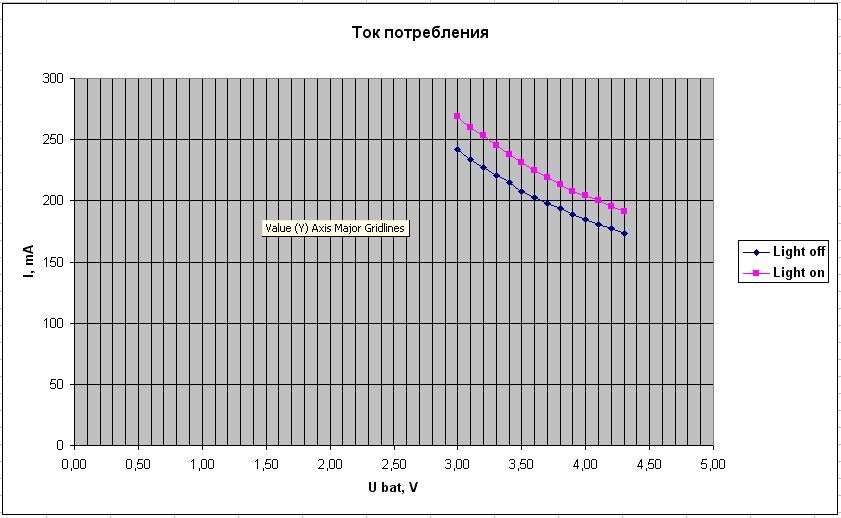

| Измерил ток и мощность, потребляемые приемником (собранным на новых платах от vishay) при питании от аккумулятора, в зависимости от напряжения на нем. Ток измерялся с точностью до 1 мА, поэтому кривые несколько не такие гладкие, какие должны быть:
Громкость выведена в ноль, так как от уровня звука сильно зависит ток, а сам уровень звука зависит от положения регулятора, от уровня принимаемого сигнала, от настроек приемника и т.п. Могу сказать, что при большой мощности выходного звукового сигнала ток может увеличиваться на 100 мА и более. Как видим, ток падает при увеличении напряжения аккумулятора, а вот мощность потребления слегка растет. Напряжение на выходе преобразователя тоже слегка растет, но всего на 20 мВ (с 4,93 до 4,95 В), т.е. это не оказывает большого влияния на мощность потребления - при токе потребления по цепи 5 В это составит около 3 мВт. Значит при увеличении напряжения аккумулятора слегка падает его КПД., но тоже совсем немного, порядка 3%. Что и следовало ожидать. ))
PS Не удалось вставить изображения под спойлер...
Сообщение отредактировал dadigor - Пятница, 21.10.2016, 11:32 |
|
| |
vishay | Дата: Пятница, 21.10.2016, 12:29 | Сообщение # 1237 |
Падаван
Группа: Проверенные
Сообщений: 158
Статус: Offline

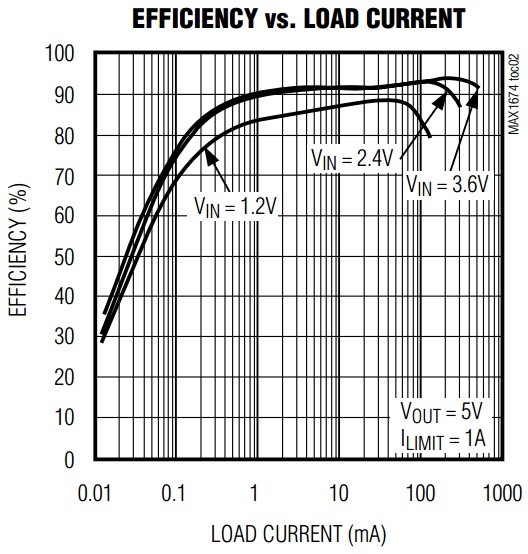

| dadigor, спасибо за подобное исследование! Немного конечно удивлен, что при напряжении батареи 4,2 В потребление больше, чем при 3 В. Логически и по даташиту max1674 должно было быть наоборот. Рассуждаю так: 1 Микросхема держит постоянное выходное напряжение, а потребляемый приемником ток (на выходе dc dc) тоже постоянен, так как постоянно напряжение и приемник берет ток, который берет, извиняюсь за тофтологию. 2 Из вашего графика входное напряжение на аккумуляторе 3 В, ток потребления ~ 240 мА При напряжении 4 В ток ~ 180 мА 3 Смотрим даташит, КПД при входном напряжение 4 В будет явно больше при 3 В, так как ток нагрузки постоянен. Следовательно и потребляемая мощность должна расти при снижении напряжении на батарее. А получается наоборот. Единственное, что вызовет увеличение тока потребления, светодиод, индикатор питания, запитанный от лития, но на сущие миллиамперы. Основной вклад в характеристику должна дать именно зависимость КПД.
Возможно не так рассуждаю или не учел чего-то. К приемнику малое отношение имеет, поэтому извиняюсь за флуд.
Сообщение отредактировал vishay - Пятница, 21.10.2016, 12:49 |
|
| |
dadigor | Дата: Пятница, 21.10.2016, 13:59 | Сообщение # 1238 |
Падаван
Группа: Проверенные
Сообщений: 147
Статус: Offline
| Во-первых, даташитные графики построены для напряжений до 3,6 В включительно, где изменения потребляемой мощности на моем графике действительно незначительны и сравнимы с погрешностью измерений. Что должно происходить с КПД при входных напряжениях выше 3,6 В - нам неизвестно. Возможно, в этой точке находится оптимум, ведь почему-то большие напряжения не рассматривались. Во-вторых, на даташитном графике видно, что даже при 3,6 В при токах нагрузки, превышающих 200 мА начинается спад КПД в зависимости от тока. Кривые для 2,4 В и 3,6 В в пределах токов от 10 до 150 мА совпадают, т.е. никакого роста КПД в зависимости от напряжения я не вижу. В-третьих сами изменения КПД достаточно незначительны, это единицы процентов и повода для беспокойства нет.
А в даташитах точных величин конечно нет, есть некая аппроксимированная кривая, возможно даже слегка приукрашенная )) Но даже глядя на нее, однозначно можно сказать, что начиная с некоторого порогового значения потребляемой мощности КПД начинает падать, что вполне объяснимо. Кстати, на кривой 3,6 В этот порог где-то вблизи 200 мА.(как раз наш случай). А реально он может быть и ниже, учитывая что кривые (достаточно необязательные ввиду их статистической сущности) строятся обычно для доказательств качества изделия, а серийные изделия тоже могут иметь слегка заниженные характеристики, связанные с технологией производства. И уж совсем не говоря о том, что реально мы покупаем.котов в мешке ))
Спорить о последнем абзаце не буду, все ИМХО.
|
|
| |
vishay | Дата: Пятница, 21.10.2016, 15:26 | Сообщение # 1239 |
Падаван
Группа: Проверенные
Сообщений: 158
Статус: Offline
| Да согласен, графика выше входного 3,6 В нет, поэтому скорее всего так и есть - КПД немного падает, но в любом случае DC-DC работает хорошо, КПД - около 90% и работоспособность от 3.4 (и даже ниже) до 4.2 В, что соответствует полной разрядке лития.
Сообщение отредактировал vishay - Пятница, 21.10.2016, 15:30 |
|
| |
Студент | Дата: Пятница, 21.10.2016, 17:45 | Сообщение # 1240 |
Люк Скайуокер
Группа: Проверенные
Сообщений: 276
Статус: Offline
| Цитата Bullet ( ) поменял фильтр,меняется только уровень громкости. Bullet, остается только тюнер и MC3362. А повторно прошивать Атмегу не пробовали?
|
|
| |
dadigor | Дата: Пятница, 21.10.2016, 19:01 | Сообщение # 1241 |
Падаван
Группа: Проверенные
Сообщений: 147
Статус: Offline
| Цитата vishay ( ) работоспособность от 3.4 (и даже ниже) Я догонял напряжение на зажимах батареи до 2,00 В, преобразователь работал - при токе потребления 450 мА напряжение на выходе составляло 4,90 В, т.е. мощность потребления увеличилась до 900 мВт. Легко прикинуть, что КПД упал процентов на 10, соответственно если раньше он был около 96% и на преобразователе оставалось около 30 мВт, то теперь она превышает 100 мВт. Так что в принципе можно работать от двух ядреных пальчиковых элементов, но вот выдержит ли преобразователь долго, я не знаю. Можно рискнуть и погонять несколько часов, только надо в это время щупать его температуру. Но: 1. Нет запаса MAX1674 2. Лень ковырять плату приемника, если что... 3. Альтернативно - надо взять Даллас 1820 и поставить сторож с мониторингом температуры и автоотключением, скажем на STM32-Дискавери, но это тоже пока лениво. )) Мож кто-нить, у кого есть Ардуинка - сляпает по быстрому? Вот здесь она и пригодится, а к ней даллас, семисегиментник или другой дисплей и реле или ключ..
Кстати, а ведь три NiMH пальца АА емкостью под 2 А-ч или более могут вполне подойти, правда зарядка у нас под литий.. Ну тогда три пальчиковых элемента помогут заменить разряженный аккумулятор в критической ситуации.
|
|
| |
Bullet | Дата: Пятница, 21.10.2016, 19:12 | Сообщение # 1242 |
Юный падаван
Группа: Проверенные
Сообщений: 76
Статус: Offline
| Цитата Студент ( ) А повторно прошивать Атмегу не пробовали? кстати надо попробовать,иногда все тупит помогает только сброс питания.
|
|
| |
lvg069 | Дата: Пятница, 21.10.2016, 19:31 | Сообщение # 1243 |
Юный падаван
Группа: Проверенные
Сообщений: 59
Статус: Offline
| dadigor Напряжение батареи, уже измеряется контроллером, для исключения разряда батареи ниже допустимого уровня можно попросить автора вывести звуковую сигнализацию разряда или добавить ключ блокирующий включение приемника кнопкой. Кстати какой уровень полностью заряженной батареи на печатной плате от vishay отображается на экране?
|
|
| |
dadigor | Дата: Пятница, 21.10.2016, 19:45 | Сообщение # 1244 |
Падаван
Группа: Проверенные
Сообщений: 147
Статус: Offline
| Уменя в приемнике первая (нижняя) полоса батарейки появляется при напряжении 3,60, далее так 1 - 3,60 В 2 - 3,71 3 - 3,80 4 - 3,91 5 - 4,00 6 - 4,10 7 - 4,20 .. - >=4,30 Последнее значение видимо должно говорить о том, что батарейки нет и питаемся от зарядки ))
|
|
| |
lvg069 | Дата: Пятница, 21.10.2016, 19:51 | Сообщение # 1245 |
Юный падаван
Группа: Проверенные
Сообщений: 59
Статус: Offline
| Цитата dadigor ( ) что батарейки нет Может всё же больше чем надо для заряда
|
|
| |
dadigor | Дата: Пятница, 21.10.2016, 20:49 | Сообщение # 1246 |
Падаван
Группа: Проверенные
Сообщений: 147
Статус: Offline
| Цитата lvg069 ( ) Может всё же больше чем надо для заряда 1. Это показание совпадает с показаниями для напряжений ниже 3,6 В и неотличимо от них. 2. При напряжении на аккумуляторе 4,3 и выше по идее он должен возгореться... )) но скорее всего такого напряжения с установленным аккумулятором быть не может/не должно
Jamy, может быть выводить вопросительный знак для напряжений выше 4,3 В?
Сообщение отредактировал dadigor - Пятница, 21.10.2016, 21:20 |
|
| |
lvg069 | Дата: Пятница, 21.10.2016, 22:15 | Сообщение # 1247 |
Юный падаван
Группа: Проверенные
Сообщений: 59
Статус: Offline
| dadigor Вы в одном сообщении одно пишите в следующем противоположное......
Сообщение отредактировал lvg069 - Пятница, 21.10.2016, 22:15 |
|
| |
dadigor | Дата: Пятница, 21.10.2016, 22:40 | Сообщение # 1248 |
Падаван
Группа: Проверенные
Сообщений: 147
Статус: Offline
| В первом сообщении я не обратил особого внимания на показания для напряжения ниже 3,6, казалось что там нет ничего, позже увидел, что показания для напряжений ниже 3,6 и выше 4,3 совпадают, о чем и написал в следующем сообщении. А противоположностей не заметил, может замылился глаз, покажите где, если не трудно. На всяк случай прошу прощения, если что напутал.
|
|
| |
lvg069 | Дата: Пятница, 21.10.2016, 22:52 | Сообщение # 1249 |
Юный падаван
Группа: Проверенные
Сообщений: 59
Статус: Offline

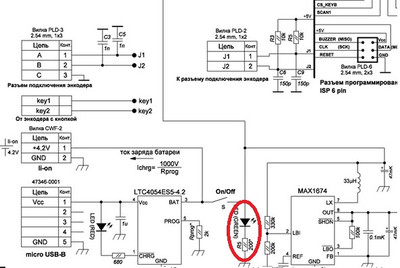

| dadigor LTC4054ES5-4.2 микросхема зарядки, напряжение на выходе 4,2 В. Ток заряда регулируется резистором на выходе 5. Когда батарея заряжена столбик полностью заполнен т.е. напряжение на батарее стало 4,2 В и заряд должен быть завершен. Разряд ниже нижнего предела так-же недопустим. Спасибо за пояснение, понял что Вы имели в ввиду. Рабочий диапазон от... и до... определен конкретным типом аккумулятора.
Сообщение отредактировал lvg069 - Пятница, 21.10.2016, 23:02 |
|
| |
dadigor | Дата: Пятница, 21.10.2016, 23:29 | Сообщение # 1250 |
Падаван
Группа: Проверенные
Сообщений: 147
Статус: Offline
| lgv69 ага, значит к общей радости у нас вырос консенсус. ))
Кстати, у меня сейчас отключена зарядка, можете измерить напряжение на разъеме для батареи, когда USB подключен, а батарейка отсутствует? Работает ли в этом случае приемник? По идее должно быть 4,2 В и приемник должен работать, но я до конца не уверен.
Предупреждая замечания замечу, что пишу батарейка по старой привычке, уж больно напряжение 3,6 - 4,2 В напоминает о легендарной КБС-Л-0,5, на которой работал мой первый приемник "Москва". Хотя по сути у нас в приемнике единичный элемент, а батарея предполагает наличие хотя бы двух элементов. ))
Сообщение отредактировал dadigor - Пятница, 21.10.2016, 23:30 |
|
| |
