Сканирующий приемник P-45
|
|
Jamy | Дата: Четверг, 19.11.2015, 08:42 | Сообщение # 276 |
Мастер Йода
Группа: Администраторы
Сообщений: 731
Статус: Offline
| Цитата GaliabK ( ) Будем проверять Давайте, проверяйте. Перенес схему в шапку.В будущем если буду что то добавлять в схему, буду на ней менять дату, что бы не путались.
|
|
| |
dadigor | Дата: Четверг, 19.11.2015, 23:24 | Сообщение # 277 |
Падаван
Группа: Проверенные
Сообщений: 147
Статус: Offline
| Оставил 36 Вольт. Стабилитрон лишний - оказывается на ножке 9 напряжение тоже меняется.... При перестройке частоты меняются оба напряжения - и на ножке 2 и на ножке 9. У меня получился такой расклад: Частота 40 МГц - 0,017 В на ноге 2 и 1,47 В на ноге 9 Частота 45 МГц - 0,54 В и 2,76 В соответственно Частота 850 МГц - 22, 9 и 27,7 Частота 900 МГц - 35,2 и 35,2. Как-то живет селектор, судя по всему, с ним пока закончу. Пойду дальше.
|
|
| |
Jamy | Дата: Пятница, 20.11.2015, 07:39 | Сообщение # 278 |
Мастер Йода
Группа: Администраторы
Сообщений: 731
Статус: Offline
| dadigor, Теперь если в КТ нормально выставляется 2в. то все основные узлы функционируют, остается только настройка.
|
|
| |
dadigor | Дата: Пятница, 20.11.2015, 10:28 | Сообщение # 279 |
Падаван
Группа: Проверенные
Сообщений: 147
Статус: Offline
| Выставил 2 В в КТ, станции WFM принимаю, а вот с AM и NFM пока засада, кроме шума ничего пока нет. Или я не умею искать. Доработки сделал все, кроме S-метра.
Кстати, в новой схеме ZQ4 обозначен как LT445, наверное это очепятка? И цепь с сигналом LEV_RF не очень понял. Наверное надо поправить...
Сообщение отредактировал dadigor - Пятница, 20.11.2015, 11:01 |
|
| |
Jamy | Дата: Пятница, 20.11.2015, 10:34 | Сообщение # 280 |
Мастер Йода
Группа: Администраторы
Сообщений: 731
Статус: Offline
| Цитата dadigor ( ) Выставил 2 В в КТ, станции WFM принимаю, а вот с AM и NFM пока засада, кроме шума ничего пока нет. Или я не умею искать. Доработки сделал все, кроме S-метра.
Кстати, в новой схеме ZQ4 обозначен как LT445, наверное это очепятка?
Ищите ошибки по пути сигнала NFM/AM начиная с коллектора VT5. А если принимаете вешалку и переключаетесь на AM/NFM сигнал есть искаженный или просто шум ? ZQ4 ошибка, исправлю, ночами рисовал
|
|
| |
Bullet | Дата: Пятница, 20.11.2015, 20:45 | Сообщение # 281 |
Юный падаван
Группа: Проверенные
Сообщений: 76
Статус: Offline
| dadigor, Фотки выложи плат. у меня еще комплектуха в пути. вот цифру спаял. вопрос бибка активная должна быть.
Просьба большие картинки прятать под спойлер (Модератор)
|
|
| |
dadigor | Дата: Суббота, 21.11.2015, 01:55 | Сообщение # 282 |
Падаван
Группа: Проверенные
Сообщений: 147
Статус: Offline

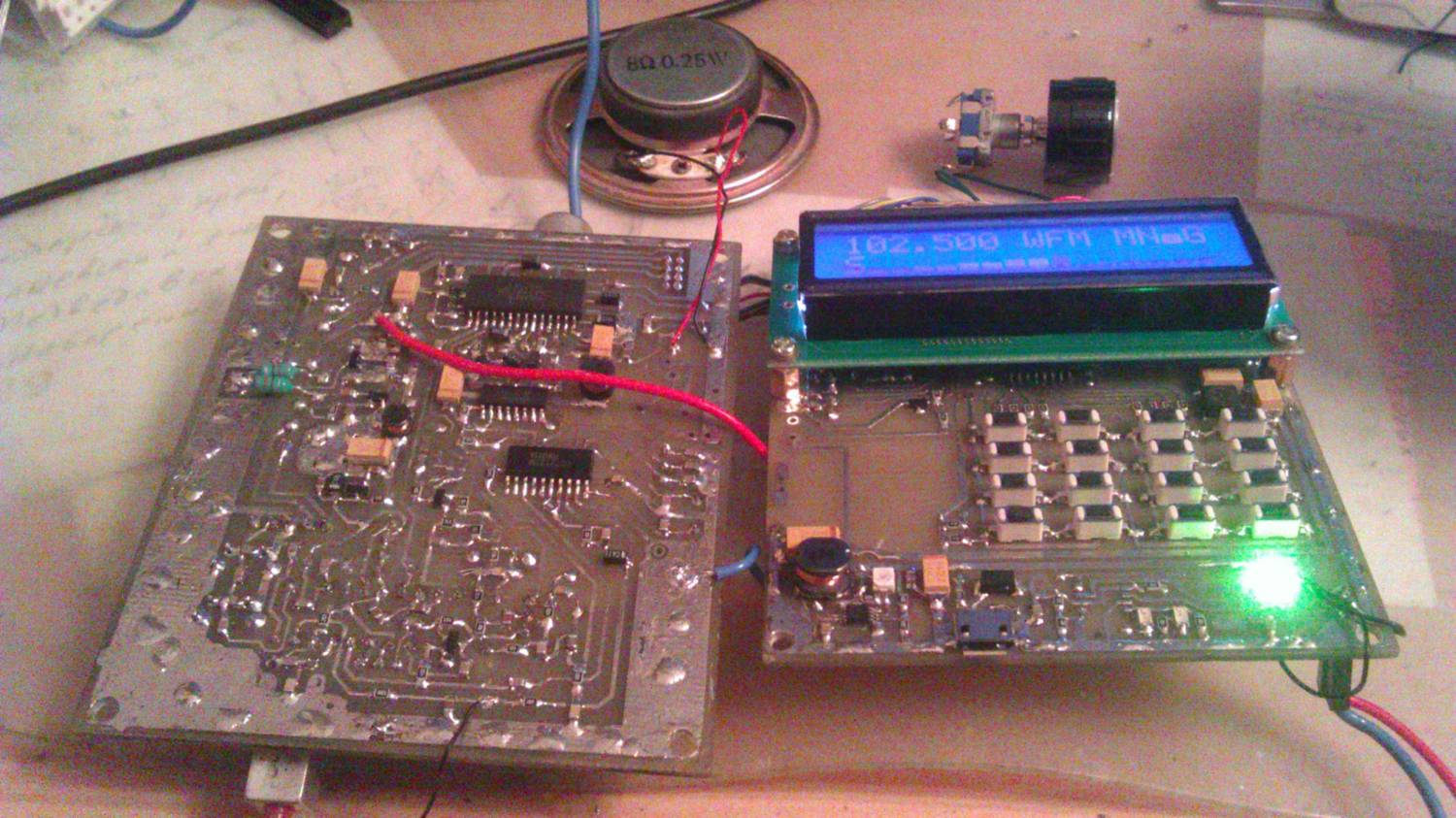

| Bullet У меня слегка доработанные платы платы от Vishay, портативный черновой вариант. Пищалку не цеплял вообще пока. За фото извините, с телефона и при слабом освещении.
Это работает на вещательном УКВ ЧМ и ФМ.
Jamy Если переключаю на АМ звук кореженный есть, а на NFM тишина. Видимо надо разбираться с декодером. И повторюсь - посмотрите на новой схеме - сигнал LEV_RF посажен на стабилизатор 4,7 Вольта, это правильно?
|
|
| |
Jamy | Дата: Суббота, 21.11.2015, 04:07 | Сообщение # 283 |
Мастер Йода
Группа: Администраторы
Сообщений: 731
Статус: Offline
| Цитата dadigor ( ) на новой схеме - сигнал LEV_RF посажен на стабилизатор 4,7 Вольта, это правильно? Kонечно не правильно, исправил схему, спасибо. Если на NFM тихо ,то L5, R36, и проверить при переключении AM,WFM / NFM меняется ли напряжение на 10 выв. HEF4052
Bullet, да бузер активный
|
|
| |
dadigor | Дата: Суббота, 21.11.2015, 12:11 | Сообщение # 284 |
Падаван
Группа: Проверенные
Сообщений: 147
Статус: Offline
| Комбинации адресных сигналов на коммутаторе тип модуляции - А0 (ножка 10) - А1 (ножка 9): AM - 1 -1 NFM - 0 - 1 WFM - 1 -1 Интересно, а на А1 когда-нибудь должен быть 0 ? Вроде бы поймал что-то регулярное NFM на частоте выше 150 МГц, похожее на пакетную передачу или что-то типа факса. Прислушался в тишине, слабо слышно и широковещательные WFM в режиме NFM. Возможно, что осталось только настроить контура, поднять чувствительность. Катушки L3 и L4 оказались хреноватоми, сердечники видимо залиты и при попытке покрутить сломались, буду менять. Есть катушечки 0,6 - 1 мкГн - попробую их поставить. Связь у меня емкостная, наверное лучше все же сделать индуктивную?
Сообщение отредактировал dadigor - Суббота, 21.11.2015, 16:53 |
|
| |
Bullet | Дата: Суббота, 21.11.2015, 17:58 | Сообщение # 285 |
Юный падаван
Группа: Проверенные
Сообщений: 76
Статус: Offline
| решил прошить цифру но я это делаю в первый раз. собираю приемник по старой схеме без доработок. вопрос мне новая прошивка подойдет?. еще прошиваю контроллер подаю питание и цифра должна работать без подсоединения к аналоговой части,так?.
|
|
| |
Jamy | Дата: Суббота, 21.11.2015, 18:56 | Сообщение # 286 |
Мастер Йода
Группа: Администраторы
Сообщений: 731
Статус: Offline
| dadigor, коммутация на HEF правильная, тогда остается L5 и R36.
Цитата dadigor ( ) Интересно, а на А1 когда-нибудь должен быть 0 ? Нет, никогда не использовалось.
Bullet, и без доработок будет работать, цифровая часть должна работать без аналоговой, естественно не корректно.
|
|
| |
dadigor | Дата: Суббота, 21.11.2015, 20:30 | Сообщение # 287 |
Падаван
Группа: Проверенные
Сообщений: 147
Статус: Offline
| Цитата Jamy ( ) Цитата dadigor ()Интересно, а на А1 когда-нибудь должен быть 0 ?
Нет, никогда не использовалось. Ну тогда резонный вопрос, зачем эту связь (BO2. LC72131 - A1.HEF4052) вообще заводить? Проще повесить вход на +5 )) Если не кошерно, то через подтяжку..
|
|
| |
Jamy | Дата: Суббота, 21.11.2015, 20:41 | Сообщение # 288 |
Мастер Йода
Группа: Администраторы
Сообщений: 731
Статус: Offline
| Цитата dadigor ( ) Ну тогда резонный вопрос, зачем эту связь (BO2. LC72131 - A1.HEF4052) вообще заводить? Проще повесить вход на +5 )) Если не кошерно, то через подтяжку.. Могу предположить, что разработчики хотели сделать через него MUTE, но программно для этого надо дергать каждый раз LC72131 передавая полностью все данные, и пошли другим путем MUTE сделали через ШИМ громкости, что проще и правильнее, а у меня свои планы для этих выводов на будущее. И BO4 в прошивке 4.0 уже работает по другому, поэтому и не советую стабилизацию s-metr ставить на другие версии прошивок, не будет правильно работать.
|
|
| |
dadigor | Дата: Воскресенье, 22.11.2015, 00:42 | Сообщение # 289 |
Падаван
Группа: Проверенные
Сообщений: 147
Статус: Offline
| Ага, я тоже думал, что это Mute, теперь ясно, спасибо!
Еще вопрос, есть какое-нить описание управления приемником?
Сообщение отредактировал dadigor - Воскресенье, 22.11.2015, 19:32 |
|
| |
Jamy | Дата: Воскресенье, 22.11.2015, 23:40 | Сообщение # 290 |
Мастер Йода
Группа: Администраторы
Сообщений: 731
Статус: Offline
| Цитата dadigor ( ) Еще вопрос, есть какое-нить описание управления приемником? В архиве с прошивкой подробное описание.
|
|
| |
dadigor | Дата: Понедельник, 23.11.2015, 21:25 | Сообщение # 291 |
Падаван
Группа: Проверенные
Сообщений: 147
Статус: Offline
| С описанием ясно, спасибо. Что-то так и не идут режимы AM и NFM. Либо у меня сигнал на антенне-проводе очень слабый. На всяк случай буду проверять доработки, может я где-то ошибся, надо было сначала без доработок запускать.Какое напряжение на входе FM/AM_SEL (ножка 15) CXA1691 должно быть в режиме FМ_NFM? У меня 2,6 В почему-то, наверное неправильно, буду искать. Только что нашел в даташитах на "Pin 15 - FM and AM bands selection switch pin. During GND itbecomes AM and during open it becomes FM." Так что возможно 2,6 В нормальное напряжение. Кстати, поправьте в новой схеме название микросхемы CXA1691. Добавлено (23.11.2015, 21:25)
Сообщение отредактировал dadigor - Понедельник, 23.11.2015, 21:28 |
|
| |
Jamy | Дата: Вторник, 24.11.2015, 04:09 | Сообщение # 292 |
Мастер Йода
Группа: Администраторы
Сообщений: 731
Статус: Offline
| dadigor, напряжение на 15выв. не имеет для NFM никакой разницы ,так как cxa используется для NFM только как УНЧ. А в режиме AM/WFM на 15 выв 0/2.6в У vishay тоже проблемы с NFM , печатки хорошо сравнивали со схемой ?
|
|
| |
dadigor | Дата: Вторник, 24.11.2015, 12:33 | Сообщение # 293 |
Падаван
Группа: Проверенные
Сообщений: 147
Статус: Offline
| Ага, спасибо, как раз занимаюсь проверкой печати. В принципе я принимаю несколько мощных каналов NFM, но все с регулярной структурой цифровой передачи. Нас объединяет с vishay то. что мы оба в Москве, может быть в этом дело? Просто нет нормальных аналоговых каналов? Вчера мне показалось, что я поймал слабую речевую передачу где-то на 430 Мгц. Принимаю я на провод, может быть сделать диапазонную антенну?
PS Судя по всему я NFM все же принимаю, только вместо голоса жуткие искажения, как будто вырезали очень узкую полосу или сильное переусиление, слов не понять, но хрипы на голос похожие. Сам сигнал сильный. А может это SSB?
Сообщение отредактировал dadigor - Среда, 25.11.2015, 10:37 |
|
| |
GaliabK-RIP | Дата: Среда, 25.11.2015, 11:25 | Сообщение # 294 |
Падаван
Группа: Проверенные
Сообщений: 102
Статус: Offline
| dadigor, может эта ссылка поможет http://www.radioscanner.ru/base....&page=0? Там все частоты по Москве
Ordo ab chao
Сообщение отредактировал GaliabK - Среда, 25.11.2015, 11:27 |
|
| |
dadigor | Дата: Среда, 25.11.2015, 23:24 | Сообщение # 295 |
Падаван
Группа: Проверенные
Сообщений: 147
Статус: Offline
| GaliabK спасибо большое, помогло. Наконец услышал голоса, внятные и не очень, русские и не очень... )) Но, по крайней мере убедился, что работает NFM. Я пока оборвал все остальное, теперь буду отстраивать и восстанавливать потихоньку. На АМ пока еще тоже ничего не слышал. ((
|
|
| |
Jamy | Дата: Суббота, 28.11.2015, 15:18 | Сообщение # 296 |
Мастер Йода
Группа: Администраторы
Сообщений: 731
Статус: Offline
| Есть у кого нибудь приемник с установленной 24c32 ? Перед тем как выкладывать дал бы потестировать прошивку.
|
|
| |
dadigor | Дата: Суббота, 28.11.2015, 17:14 | Сообщение # 297 |
Падаван
Группа: Проверенные
Сообщений: 147
Статус: Offline
| Я могу прицепить, вроде бы закупался для этого, где-то лежит.
|
|
| |
Jamy | Дата: Суббота, 28.11.2015, 20:09 | Сообщение # 298 |
Мастер Йода
Группа: Администраторы
Сообщений: 731
Статус: Offline
| Цитата dadigor ( ) Я могу прицепить, вроде бы закупался для этого, где-то лежит. Могу и вам скинуть, но может лучше когда все наладите ? А то ваши глюки наложатся вдруг на мои недосмотры , ладу не дадите.
Мне бы товарища с опытом, который перепробовал не одну прошивку, что бы с конструктивной критикой :)
alexr171, приехал ко мне анализатор, посмотрел передачи в тюнер, не очень софтовая реализация протокола, частота гуляет(кстати сама частота i2c при обмене с тюнером около 40кГц), если брать четкий стандарт протокола i2c не всегда посылки правильно распознаются, если интересно позже могу выложить скриншоты.
|
|
| |
dadigor | Дата: Суббота, 28.11.2015, 21:08 | Сообщение # 299 |
Падаван
Группа: Проверенные
Сообщений: 147
Статус: Offline
| Ага, конечно, глюки еще есть. )) Когда налажу и сделаю ВСЕ доработки, включая для стабилизации s-metrа - попрошу. ЗЫ И все же не дам ладу - поправьте в новой схеме DA5 CXA6196BM на CXA1691BM.
|
|
| |
alexr171 | Дата: Суббота, 28.11.2015, 21:40 | Сообщение # 300 |
Юный падаван
Группа: Проверенные
Сообщений: 87
Статус: Offline
| Цитата Jamy ( ) alexr171, приехал ко мне анализатор, посмотрел передачи в тюнер, не очень софтовая реализация протокола, частота гуляет(кстати сама частота i2c при обмене с тюнером около 40кГц), если брать четкий стандарт протокола i2c не всегда посылки правильно распознаются, если интересно позже могу выложить скриншоты. Да , очень интересно , может натолкнет на какие-то мысли по улучшению.
|
|
| |
