| gegrbyaeks, Что то происходит на экране при смене режима АРУ ? , кнопка (3)
|
|
| |
gegrbyaeks | Дата: Вторник, 02.08.2016, 22:42 | Сообщение # 1052 |
Джа-Джа Бинкс
Группа: Проверенные
Сообщений: 23
Статус: Offline
| Jamy, нет ни какой реакции на экране ни на кнопку (3) ни на кнопку (G), все остальные работают исправно. Резисторы и кнопки проверял, все в норме. На AGC 4.8В на любой частоте и при любой модуляции.
|
|
| |
Jamy | Дата: Вторник, 02.08.2016, 23:56 | Сообщение # 1053 |
Мастер Йода
Группа: Администраторы
Сообщений: 731
Статус: Offline
| gegrbyaeks, Проверить фьюзы и перешить контроллер. PS при вводе частоты (3) работает ?
|
|
| |
gegrbyaeks | Дата: Среда, 03.08.2016, 09:22 | Сообщение # 1054 |
Джа-Джа Бинкс
Группа: Проверенные
Сообщений: 23
Статус: Offline
| Jamy, да, при вводе частоты (3) работает и (G) работает! буду перешивать как доберусь до программатора. спасибо за помощь)
|
|
| |
GaliabK-RIP | Дата: Четверг, 04.08.2016, 09:44 | Сообщение # 1055 |
Падаван
Группа: Проверенные
Сообщений: 102
Статус: Offline

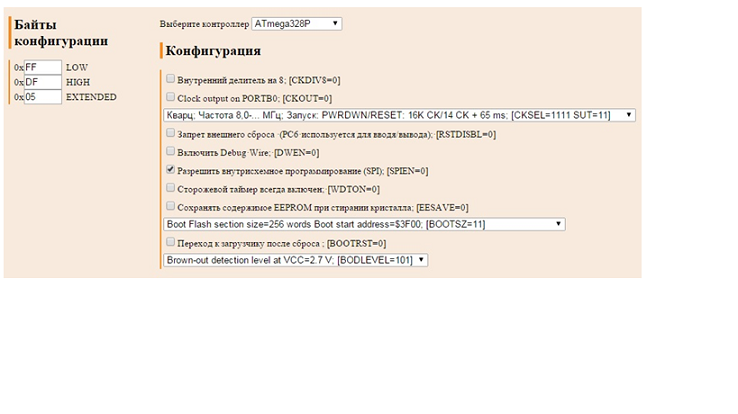

| На всякий случай у 328ой я ставлю фьюзы следующим образом $IMAGE1$
Ordo ab chao
|
|
| |
gegrbyaeks | Дата: Четверг, 04.08.2016, 10:30 | Сообщение # 1056 |
Джа-Джа Бинкс
Группа: Проверенные
Сообщений: 23
Статус: Offline
| GaliabK, благодарю! Но у меня, к сожалению, TL866, а там все по-другому.
|
|
| |
gegrbyaeks | Дата: Четверг, 04.08.2016, 14:14 | Сообщение # 1057 |
Джа-Джа Бинкс
Группа: Проверенные
Сообщений: 23
Статус: Offline
| Всем спасибо за дельные советы и помощь, приемник заработал как надо!) Отдельное спасибо Jamy за такой труд!

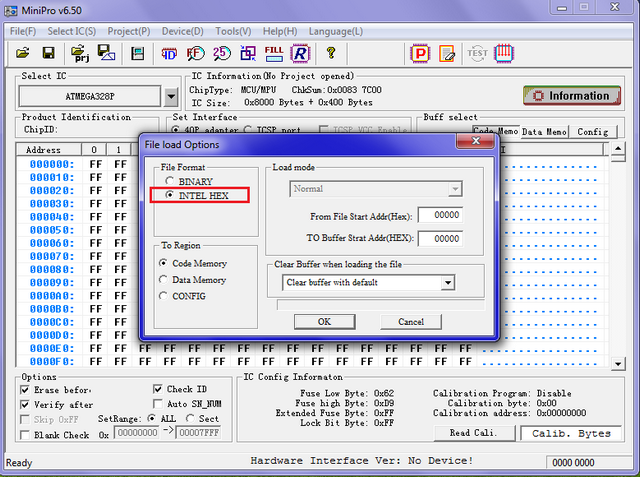

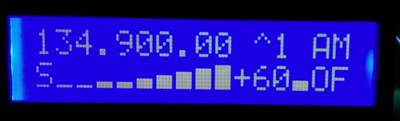

$IMAGE2$ Если кто-то будет шить через TL866, выбирайте в FILE LOAD OPTION вариант INTEL HEX для CODE MEMORY и для DATA MEMORY! Глюки с с-метром и неполной работой кнопок были связаны с тем, что при загрузке eeprom был выбран вариант BINARY, это теперь точно известно. А что означает галочка после частоты приема?)
|
|
| |
vishay | Дата: Четверг, 04.08.2016, 14:48 | Сообщение # 1058 |
Падаван
Группа: Проверенные
Сообщений: 158
Статус: Offline
| Цитата gegrbyaeks ( ) А что означает галочка после частоты приема?) Вкл/выкл усиления (в v3.5 отображалось как "G"). Назначение кнопок описано Jamy в файле "Описание прошивки V3.0-V4.0.txt", в архиве с прошивкой.
Сообщение отредактировал vishay - Четверг, 04.08.2016, 14:56 |
|
| |
gegrbyaeks | Дата: Четверг, 04.08.2016, 15:24 | Сообщение # 1059 |
Джа-Джа Бинкс
Группа: Проверенные
Сообщений: 23
Статус: Offline
| Специально перечитал, прежде чем спрашивать, но не нашел. Возможно, плохо искал... То есть, варианты следующие: вкл/выкл АРУ, ручная регулировка усиления, и режим с максимальным усилением, обозначаемый этим символом, верно? Режим выключенной АРУ соответствует минимальному усилению?
|
|
| |
Студент | Дата: Четверг, 04.08.2016, 23:08 | Сообщение # 1060 |
Люк Скайуокер
Группа: Проверенные
Сообщений: 276
Статус: Offline
| Цитата gegrbyaeks ( ) То есть, варианты следующие: вкл/выкл АРУ, ручная регулировка усиления, и режим с максимальным усилением, обозначаемый этим символом, верно? Режим выключенной АРУ соответствует минимальному усилению? Странно... Вроде в последних прошивках от Jamy АРУ должно быть AU/MN/MAX что означает автоматический/ручной/максимальный.
В прошлых прошивках АРУ OF означало максимальное усиление.
Сообщение отредактировал Студент - Четверг, 04.08.2016, 23:16 |
|
| |
Jamy | Дата: Пятница, 05.08.2016, 00:21 | Сообщение # 1061 |
Мастер Йода
Группа: Администраторы
Сообщений: 731
Статус: Offline
| Режимы АРУ AU - автоматическая MN - ручная ON - максимальное усиление
Усиление тюнера gain (^) к ару ни как не относится. И при правильной настройке приемника добавлает только шумов.
|
|
| |
gegrbyaeks | Дата: Пятница, 05.08.2016, 10:23 | Сообщение # 1062 |
Джа-Джа Бинкс
Группа: Проверенные
Сообщений: 23
Статус: Offline
| Jamy, всё понял, благодарю) Кстати, вещалки перестали налезать друг на друга при ручной настройке усиления. Усиление тюнера gain (^) - это, видимо, один или несколько не-управляемых входных каскадов УВЧ, которые можно либо включить либо отключить.
Сообщение отредактировал gegrbyaeks - Пятница, 05.08.2016, 10:29 |
|
| |
Jamy | Дата: Пятница, 05.08.2016, 12:39 | Сообщение # 1063 |
Мастер Йода
Группа: Администраторы
Сообщений: 731
Статус: Offline
| Цитата gegrbyaeks ( ) Кстати, вещалки перестали налезать друг на друга при ручной настройке усиления. Настраивайте АРУ, у будет все в порядке на автомате.
|
|
| |
gegrbyaeks | Дата: Пятница, 05.08.2016, 13:02 | Сообщение # 1064 |
Джа-Джа Бинкс
Группа: Проверенные
Сообщений: 23
Статус: Offline
| Jamy, вы имеете ввиду выставить необходимый уровень усиления?
|
|
| |
Jamy | Дата: Пятница, 05.08.2016, 14:28 | Сообщение # 1065 |
Мастер Йода
Группа: Администраторы
Сообщений: 731
Статус: Offline
| gegrbyaeks,В шапке описано как настраивать.
|
|
| |
юра20 | Дата: Суббота, 06.08.2016, 17:00 | Сообщение # 1066 |
Джа-Джа Бинкс
Группа: Проверенные
Сообщений: 22
Статус: Offline
| здравствуйте jamy. давно пользуюсь приемником ещё с первыми прошивками. решил переделать на ардуино в стационарном варианте. приемник готов но пока без корпуса . также как и писали на форуме при быстром вращении энкодер срабатывает через раз, и при удержании кнопки nfm не включается режим коррекции пч . я не силён в програмирование но посмотрев фузы прошитые в ардуино уно ( новая неиспользованая) обнаружил что она запрограмирована на работу от внешнего кварца 8мгц хотя на плате стоит кварц 16 мгц прошив этот фуз на работу от внешнего высокочастотного кварца энкодер заработал без попусков не могли бы вы прояснить этот момент . ардуино уно мега 328р прошивка 4 0 uno.
|
|
| |
Jamy | Дата: Суббота, 06.08.2016, 17:36 | Сообщение # 1067 |
Мастер Йода
Группа: Администраторы
Сообщений: 731
Статус: Offline
| Цитата юра20 ( ) посмотрев фузы прошитые в ардуино уно ( новая неиспользованая) обнаружил что она запрограмирована на работу от внешнего кварца 8мгц хотя на плате стоит кварц 16 мгц Такого я не встречал, а скриншот или значение прежних фьюзов можете сказать ?
|
|
| |
юра20 | Дата: Суббота, 06.08.2016, 17:51 | Сообщение # 1068 |
Джа-Джа Бинкс
Группа: Проверенные
Сообщений: 22
Статус: Offline
| такие были установлены в моей ардуинке
Сообщение отредактировал юра20 - Суббота, 06.08.2016, 17:58 |
|
| |
Jamy | Дата: Суббота, 06.08.2016, 20:13 | Сообщение # 1069 |
Мастер Йода
Группа: Администраторы
Сообщений: 731
Статус: Offline
| юра20, Могу сказать только одно, фьюзы у вас были неправильно прошиты от производителя, если китай, то можно списать на их невнимательность, и ваша конфигурация была не на внешний кварц 16мГц , а на внутренний RC генератор 8мГц (INT) , от этого и глючило. Родные фьюзы UNO если не ошибаюсь. LOW - FF HIGH - DE EXT - 05
Коррекции ПЧ1 в прошивках с шагом 6,25 и 12.5 кГц, нет и не будет, синтезатор программно не поддерживает, уже об этом писал.
PS так же прошивка под M328 и UNO до конца не обкатана, продолжение будет осенью. Пишите о всех багах.
----------------------------------------
|
|
| |
юра20 | Дата: Суббота, 13.08.2016, 14:01 | Сообщение # 1070 |
Джа-Джа Бинкс
Группа: Проверенные
Сообщений: 22
Статус: Offline
| здравствуйте . сегодня наконец то доделал приёмник мега 328 прошивка 4.0. хочу сказать спасибо jamy за помощь с фьюзами Galiabk за подсказку о конденсаторах 150пф которые стоят возле синтезатора они действительно давали кучу цифрового шума сегодня утром принимал Усурийск и Днепропетровск.
|
|
| |
Jamy | Дата: Суббота, 13.08.2016, 18:48 | Сообщение # 1071 |
Мастер Йода
Группа: Администраторы
Сообщений: 731
Статус: Offline
| Цитата юра20 ( ) о конденсаторах 150пф которые стоят возле синтезатора они действительно давали кучу цифрового шума Конденсаторы которые шунтируют ВЧ помехи должны стоять непосредственно на ногах atmega и LC, многие разводя плату ставят их где то посередине и в итоге получается линия и емкость, то есть контур, отсюда и результат....
|
|
| |
юра20 | Дата: Воскресенье, 14.08.2016, 13:21 | Сообщение # 1072 |
Джа-Джа Бинкс
Группа: Проверенные
Сообщений: 22
Статус: Offline
| добрый день JAMY. у меня не заработала доработка в новой схеме с 17ноги мс3362 не было приема на AM. вернувшись к старой схеме подключения без схх33р работает отлично слышу все пролетающие самолёты. DA5 у меня стоит сха1191. и проясните про шумодав в старых прошивках открывая на 2-3 деления пропадал шум а в прошивке мега 328 4. 0 такова эффекта нет или я что то не допонял
|
|
| |
Jamy | Дата: Воскресенье, 14.08.2016, 13:59 | Сообщение # 1073 |
Мастер Йода
Группа: Администраторы
Сообщений: 731
Статус: Offline
| Цитата юра20 ( ) у меня не заработала доработка в новой схеме с 17ноги мс3362 не было приема на AM. Где то ошиблись, по этой схеме уже очень много людей и новые платы делали и старые переделывали, может из за переусиления и неправильной настройки ару была перемодуляция и вы просто не слышали АМ. При этой доработке настройка ару заново обязательна.
Цитата юра20 ( ) и проясните про шумодав в старых прошивках открывая на 2-3 деления пропадал шум а в прошивке мега 328 4. 0 такова эффекта нет или я что то не допонял Тут я не совсем понял, открывая шумодав, шум не может пропасть, может только появится, а вот закрывая до порога шумов звук пропадет.
|
|
| |
юра20 | Дата: Воскресенье, 14.08.2016, 15:44 | Сообщение # 1074 |
Джа-Джа Бинкс
Группа: Проверенные
Сообщений: 22
Статус: Offline
| ну да вы правы закрывая шумодав закрываю на всю шкалу но шум не пропадает с доработкой станции АМ прослушиваются в wfm и nfm а без доработки все находятся на своих местах прием четкий без искажений радиолюбитель работает в километре от меня на 145 600 вообще как рядом стоит ару тоже работает адекватно вот только шумодав как я понимаю шумодав в селекторе и управляется контроллеромДобавлено (14.08.2016, 15:44) --------------------------------------------- интересно сейчас принимаю Ужгород, слышу Абакан ,Казахстан, частота 145 360 00 NFM как то не доводилось читать о приеме на такие расстояния на форумах о р45
|
|
| |
Jamy | Дата: Воскресенье, 14.08.2016, 18:10 | Сообщение # 1075 |
Мастер Йода
Группа: Администраторы
Сообщений: 731
Статус: Offline
| юра20, какие делали изменения под m328 v4.0 ? Шумодав напрямую связан с АРУ.
Цитата юра20 ( ) интересно сейчас принимаю Ужгород, слышу Абакан ,Казахстан, частота 145 360 00 NFM как то не доводилось читать о приеме на такие расстояния на форумах о р45 Здорово ! Это прохождения ( летом до 500км нормально утром и вечером), но если на столько дальние и на двойке прямо тропо, а какая антенна, условия приема ?
|
|
| |
